×
0769-82327388
文章來源 : 廣東優(yōu)科檢測 發(fā)表時間：2022-12-08 瀏覽數量：

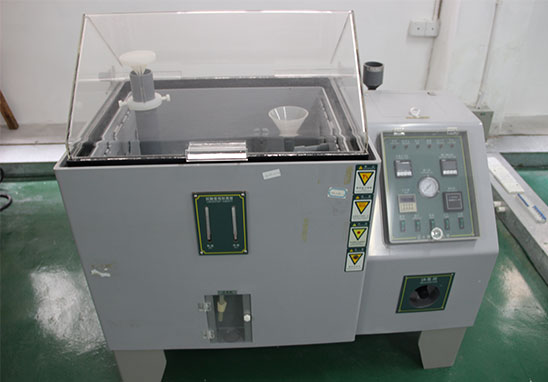

鹽霧試驗是評價產品耐鹽霧腐蝕能力的一項重要試驗。抗鹽霧測試分為兩大類，一類為天然環(huán)境暴露試驗，另一類為人工加速模擬鹽霧環(huán)境試驗。
與天然環(huán)境相比，人工鹽霧環(huán)境中的氯化物濃度可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，腐蝕速度大大提高，對產品進行鹽霧試驗，得出結果的時間也大大縮短。
1. 測試溫濕度
溫度和相對濕度影響鹽霧的腐蝕作用。金屬腐蝕的臨界相對濕度約為70%。當相對濕度達到或超過臨界濕度時，鹽容易潮解，產生導電性好的電解質。當相對濕度降低時，溶液濃度會增加，直到結晶鹽沉淀，腐蝕率會相應降低。
2. 鹽溶液濃度
基材、涂層類型和鹽溶液濃度對腐蝕率均具有比較大的影響。當濃度低于5%時，鋼、鎳、黃銅的腐蝕率隨濃度的增加而增加；當濃度大于5%時，這些金屬的腐蝕率隨濃度的增加而降低。
這種情況可以用溶液中的氧含量來解釋，因為溶液中的氧含量與鹽的濃度有關：
在低濃度范圍內，氧含量隨鹽含量的增加而增加，然而，當鹽濃度增加到5%時，氧含量達到相對飽和，如果鹽含量繼續(xù)增加，氧含量就會相應降低。
3. 溶液的pH值
鹽溶液的pH值對鹽霧腐蝕效率影響比較大。pH溶液中氫離子濃度越低，酸性越強，腐蝕性越強。Fe/Zn，Fe/Cd，Fe/Cu/Ni/Cr等待電鍍件鹽霧試驗說明，溶液pH值為3.0醋酸鹽霧試驗(ASS)的腐蝕性比pH值為6.5-7.2.中性鹽霧試驗(NSS)嚴酷1.5-2.0倍。
溶液受環(huán)境因素影響pH會有變化。因此，國內外鹽霧試驗標準對鹽溶液的pH值范圍做了規(guī)定，在穩(wěn)定試驗條件下提出了溶液pH值提高鹽霧試驗結果的再現性。
4. 樣品的放置視角
樣品的放置視角對鹽霧試驗的結果有顯著影響，鹽霧的沉降方向接近垂直方向。當樣品水平放置時，其擴展面積最大，樣品表面的鹽霧量最大，因此腐蝕最嚴重。
研究結果表明：
當鋼板與水平線形成45度夾角時，每平方米的腐蝕損失重量為250g；
當鋼板與水平線形成90度夾角時，每平方米的腐蝕損失重量為140g。
GB/T2423.17標準規(guī)定：平板樣品的放置方法應使受試面與垂直方向成30度夾角。
優(yōu)科檢測認證是具備CNAS和CMA資質認可的第三方鹽霧測試機構，實驗室具備GJB150.11A、GB/T 2423.17、IEC 60068-2-11、GB/T 2423.18、IEC 60068-2-52等鹽霧試驗標準檢測資質和檢測能力，可提供電工電子產品鹽霧測試服務，并出具國家認可的第三方檢測報告。
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
0769-82327388
微信訂閱號
微信咨詢
