為什么必須做防靜電工程檢測？

1. 靜電風險具有“隱蔽性+延遲性”

靜電放電（ESD）對電子器件的損傷具有典型特點：

- 不一定立即失效（潛在失效）

- 難以通過常規功能測試發現

- 后期可能演變?yōu)榕抠|(zhì)量問題

僅靠“目測合格”或“材料合格證明”無法替代系統檢測。

2. 標準與客戶審核的剛性要求

當前主流ESD控制體系均要求驗證與記錄：

- SJ/T 10694-2022（電子行業防靜電規范）

- ANSI/ESD S20.20-2021（國際主流ESD控制標準）

- IEC 61340-5-1:2016（國際電工標準）

關鍵點：

這些標準不僅要求“有措施”，更要求“可測量、可驗證”。

3. 工程驗收必須有量化依據

防靜電工程屬于功能性工程，其驗收必須基于：

- 電阻測試數據

- 系統性能測試（如人/鞋/地系統）

- 第三方檢測報告（CMA/CNAS）

否則無法完成：

- 竣工驗收

- 客戶交付

- 責任界定

第三方防靜電工程檢測能解決哪些實際問題？

1. 驗證接地系統是否有效（避免“假接地”）

常見問題：

- 接地線連接但未真正接地

- 多點接地形成回路

- 接地電阻不達標

2. 判斷材料是否處于正確電阻區間

防靜電材料必須處于合理范圍：

- 導電型：低電阻（易泄放）

- 耗散型：受控釋放

- 絕緣型：不可用于ESD敏感區域

檢測可以避免“選材錯誤”導致系統失效。

3. 驗證系統聯動效果（重點）

單個產品合格 ≠ 系統合格

必須驗證：

- 人 + 鞋 + 地面系統電阻

- 人體電壓（Walking Test）

4. 識別ESD控制盲區

如：

- 工位設備未接地

- 包裝材料屏蔽性能不足

- 離子設備性能衰減

防靜電工程常見檢測對象

1. 接地與基礎設施

- 防靜電接地樁

- 輔助接地線

2. 地面系統

- 防靜電地板 / 地坪

- 防靜電陶瓷磚

- 活動地板

3. 人員防護系統

- 防靜電服 / 鞋 / 襪

- 手腕帶 / 腳帶

- 手套 / 指套

4. 工位與設備

- 工作臺 / 臺墊

- 貨架 / 周轉車 / 椅子

- 焊接設備 / 手持工具

5. 包裝與物流系統

- 防靜電袋 / 屏蔽袋

- 周轉箱 / 托盤 / 泡棉

- IC包裝管 / 元件盒

6. 靜電消除設備

- 離子風機 / 離子槍 / 離子棒

防靜電工程檢測標準與項目

1. 接地系統

適用標準：

- SJ/T 10694-2022

- ANSI/ESD S6.1（接地）

- IEC 61340-5-1

主要項目：

- 接地電阻

- 輔助接地電阻

典型要求：

- 主接地：＜10Ω（工程常用控制值）

- 人員/設備接地路徑：需滿足標準規定的系統電阻

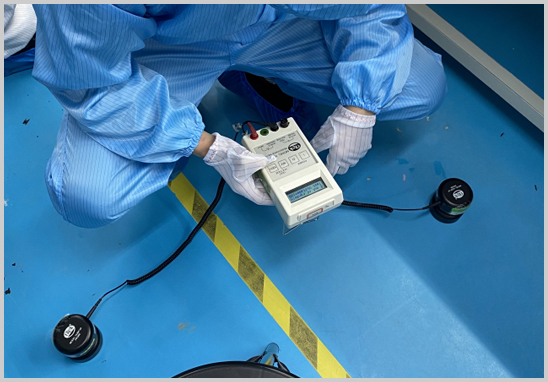

2. 地面系統

關鍵測試項目：

- 點對點電阻（Rp-p）

- 點對地電阻（Rg）

- 人/鞋/地系統電阻（System Resistance）

- 行走人體電壓（Walking Voltage）

重要說明：

不同標準對電阻范圍要求不同，需按項目選用：

- SJ/T 10694 / ANSI/ESD S20.20：

  R ≤ 1×10?Ω（控制上限）

- IEC 61340體系：

  部分場景更嚴格（如Rp-p ≤ 1×10?Ω）

- GB 50944（工程規范）：

  提供區間范圍（10?~10?Ω）

實際判定需按“合同/客戶標準優先”。

3. 人員接地系統（腕帶/鞋）

手腕帶：

- 系統電阻：＜3.5×10?Ω

- 串聯電阻：約1MΩ（安全設計）

防靜電鞋：

- 人/鞋系統電阻：＜1×10?Ω

重點：必須做“穿戴狀態測試”，不能只測單品。

4. 工作臺及設備

測試項目：

- 點對點電阻

- 接地電阻

要求：

- 一般控制在＜1×10?Ω

5. 包裝材料（關鍵風險點）

測試項目：

- 表面/體積電阻

- 靜電屏蔽性能

- 電荷量

典型指標：

- 電阻范圍：10?~1011Ω

- 屏蔽能量：＜20nJ

6. 離子化設備

測試項目：

- 靜電消散時間

- 平衡電壓（殘余電壓）

典型要求：

- 消散時間：＜20s

- 殘余電壓：＜±35V

防靜電工程第三方檢測流程

Step 1：需求確認

- 工程類型（新建/驗收/復檢）

- 檢測范圍（全項/重點區域）

Step 2：檢測方案制定

- 確定依據標準（國內/國際）

- 確定測試點位與數量

Step 3：現場檢測

- 使用校準合格儀器

- 按標準方法測試（如STM方法）

Step 4：數據分析

- 按對應標準判定

- 輸出不合格項及風險等級

Step 5：報告出具

- 出具CNAS報告（國際互認）

我們的服務能力

廣東優科檢測認證有限公司作為專業第三方防靜電檢測機構，可提供防靜電工程檢測服務，并可出具國內國際權威認可的第三方檢測報告。

1. 資質能力

- CNAS&CMA認可實驗室

2. 檢測能力覆蓋

覆蓋完整ESD控制體系：

- 接地系統

- 地面系統

- 人員防護

- 包裝與物流

- 離子設備

3. 標準體系覆蓋

- 國內標準（SJ/T、GB）

- 國際標準（ANSI/ESD、IEC）

4. 工程導向服務

不僅檢測，還提供：

- 不合格原因分析

- 整改建議

- 復檢支持

防靜電工程檢測常見問題解答（FAQ）

Q1：防靜電工程必須做第三方檢測嗎？

嚴格來說：

- 標準要求“驗證”，未強制必須第三方

但在實際工程中：

客戶驗收/審廠基本都要求第三方報告

Q2：為什么單個產品合格但工程不合格？

因為ESD控制是系統工程：

- 接地 + 材料 + 人員 + 環境

任何一環異常都會導致整體失效

Q3：檢測不合格常見原因？

- 接地不良（最常見）

- 地面電阻超標或不均勻

- 人員防護失效

- 離子設備老化

Q4：多久需要復檢？

建議：

- 驗收階段：必須檢測

- 運行階段：6~12個月一次

- 關鍵工位：可增加頻次

Q5：報告多久能出？

- 現場檢測：1~3天

- 報告周期：3~5個工作日

防靜電工程的本質不是“鋪材料”，而是建立一個可驗證、可控制的靜電環境系統。

- 不檢測：無法確認系統有效性

- 檢測不規范：無法通過驗收與審廠

選擇具備標準理解能力+現場經驗+資質齊全的第三方檢測機構，是確保項目合規交付的關鍵。
