靜電放電簡稱"ESD"，指具有不同靜電電位的物體相互靠近或直接接觸引起的電荷轉移。ESD靜電抗擾度測試又稱ESD靜電測試，是考察設備在接收外界靜電源（如帶電人體、帶電設備等）所產生的直接放電或靜電場干擾時的抵抗能力。

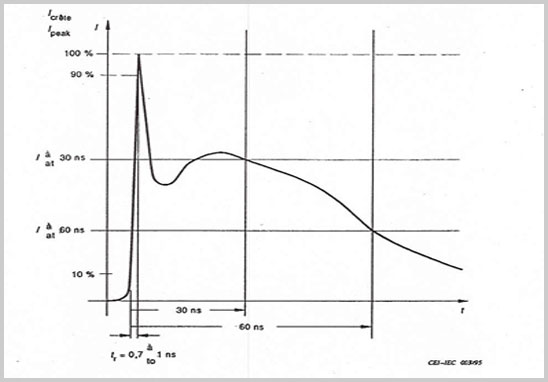

靜電波形及參數
Tr約為0.7至1ns，因上升時間非常短，根據傅利葉變換，其產生干擾的頻率可以延伸至500MHz。
ESD靜電測試包含兩個部分：直接放電和間接放電
直接放電：又包含接觸放電和空氣放電
1. 接觸放電主要針對設備表面的金屬裸露部分進行。
2. 空氣放電主要針對設備表面覆蓋有絕緣物質的地方進行，如噴有絕緣漆等。
直接放電主要模擬人體或其他帶電源直接對設備放電的現象。
間接放電：只包含接觸放電

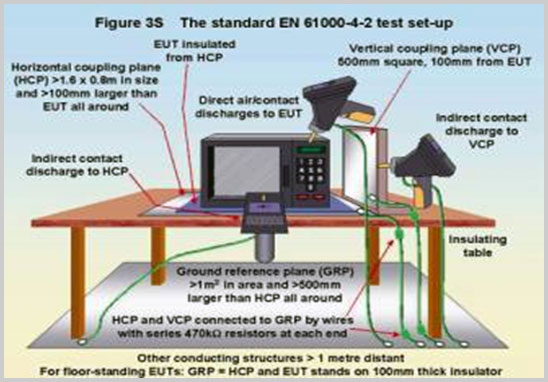

對水平耦合板和垂直耦合板進行放電，耦合板距離設備一定距離，耦合板通過兩個470k歐姆的電阻接地，所以當對耦合板放電時，耦合板上的靜電不會馬上泄放到地，而以耦合板為靜電源形成一靜電場，對設備進行干擾。模擬設備抗靜電場干擾的能力。

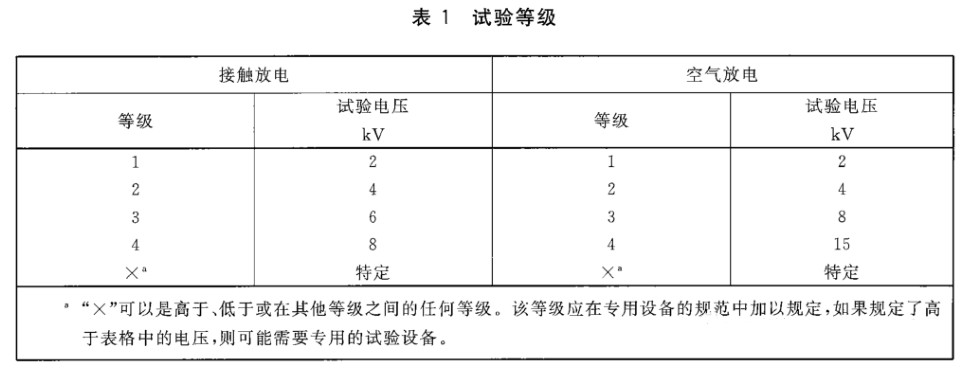

一級：接觸放電2kV，空氣放電2kV
二級：接觸放電4kV，空氣放電4kV
三級: 接觸放電6kV，空氣放電8kV
四級: 接觸放電8kV，空氣放電15kV

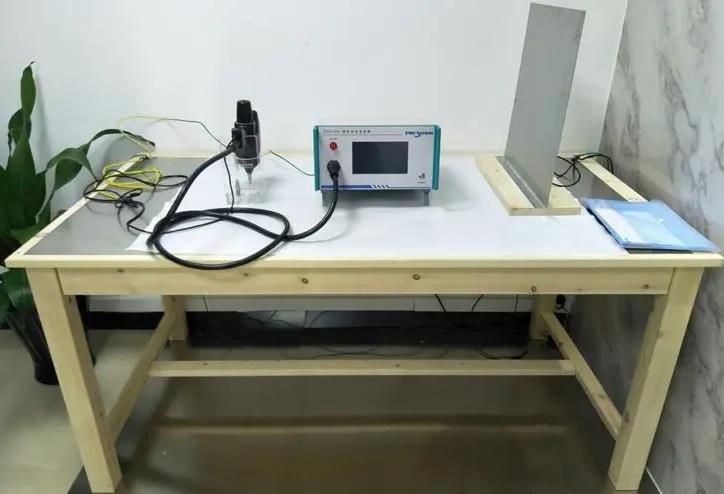

ESD發生器、放電回路電纜、470千歐泄放電阻、接地參考平面、形成放電路徑的所有連接。
對于符合性試驗，受試設備應在由初步試驗所確定的最敏感方式下連續或循環進行。
1、需要明確受試設備的典型工作狀態；
2、受試設備按臺試設備還是落地式設備進行試驗；
3、確定施加靜電的部位；
4、在每個施加部位，采用的是接觸放電還是空氣放電形式；
5、產品選擇測試哪個等級（1級-4級，以及開放等級可選擇）；
6、符合性測試中對于每個施加部位的放電次數。
需要注意的是對于純塑料外殼不存在金屬部件的樣品，只進行空氣放電。
對于外殼為金屬的同軸連接器和多芯連接器可接觸到的點，僅對連接器外殼施加接觸放電。
a級：
在制造商、委托方或購買方規定的限值內性能正常；
b級：
功能或性能暫時喪失或降低，但在干擾停止后能自行恢復，不需要操作者干預；
c級：
功能或性能暫時喪失或降低，需要操作者干預才能恢復；
d級：
因設備硬件或軟件損壞而造成不能恢復的功能喪失或性能降低。
受試設備的名稱、型號、數量、序列號、商標、企業名稱、地址、檢測標準、檢測項目、測試條件、產品的一般描述、產品用途、輔助設備相關信息、失效判據、測試等級、試驗配置和受試設備布置圖片、檢測結論、實驗室測試設備相關信息等。
1、產品是否具有良好的接地，對于無法泄放的靜電電荷，應做好隔離，防止干擾到關鍵電路。
2、外殼、面板、顯示屏、電纜是否做好防護。
3、PCB走線線長度盡量短一些，因為它相當于一根根互相耦合的天線。
