環境應力篩選（ESS）簡介

環境應力篩選（ESS）是一種通過施加環境應力來發現和排除電子產品中潛在缺陷的方法，旨在防止早期失效，提升產品可靠性。ESS主要包括隨機振動和溫度循環應力的組合，這種方法能夠暴露出產品在組裝過程中的大部分故障。

GJB1032-2020標準簡介

GJB1032-2020是中國軍用電子產品環境應力篩選的試驗標準，適用于以下設備：

- 地面固定設備

- 地面移動設備

- 艦船用設備

- 飛機用設備及外掛

- 導彈用設備

- 其他設備

篩選產品可以是印刷電路板組裝件、電子組件、整機或系統。除了電子產品外，電氣產品、光電、機電、電化學等產品也可以參考使用本標準。

篩選方式

GJB1032-2020標準規定了三種主要的篩選方式：

1. 常規篩選試驗

   - 特點：不要求篩選結果與產品可靠性目標和成本建立定量關系，僅以篩選出早期故障為目標。

   - 方法：隨機振動試驗、溫度循環試驗。

2. 定量篩選試驗

   - 特點：要求篩選效果、成本與產品可靠性目標、現場故障修理費用之間建立定量關系。

   - 現狀：由于需要提供元器件和工藝的缺陷率和應力強度的數據，設計和過程復雜，目前還沒有正式使用。

3. 高加速應力篩選試驗

   - 特點：使用較高的應力，時間較短，適用于研制階段的產品。

   - 現狀：國內外還沒有標準，國內處于探索階段。

篩選產品要求

篩選產品應滿足以下條件：

- 具有性能檢查和測試合格的控制證明

- 去除包裝物及減振裝置

- 在不超過設計極限的前提下，關閉冷卻系統（若有）

通電監測和性能檢測要求

- 預檢測：在環境應力施加前，對產品功能和性能參數進行檢測并記錄，作為基準。

- 監測要求：

  - 溫度循環篩選：產品應按要求通電監測并記錄，最長20個循環內連續10個循環不出現故障即通過。

  - 隨機振動篩選：產品全程通電監測并記錄，最長15分鐘內連續5分鐘不出現故障即通過。

- 后檢測：篩選完成后，在標準大氣條件下對產品逐項檢測并記錄結果，與初始性能檢測值比較。

環境應力篩選報告

篩選完成后，應出具環境應力篩選報告，內容包括：

- 產品技術狀態

- 篩選條件

- 篩選狀態

- 篩選過程

- 產品測試和故障分析及處理情況

優科檢測的環境應力篩選試驗?zāi)芰?/h2>

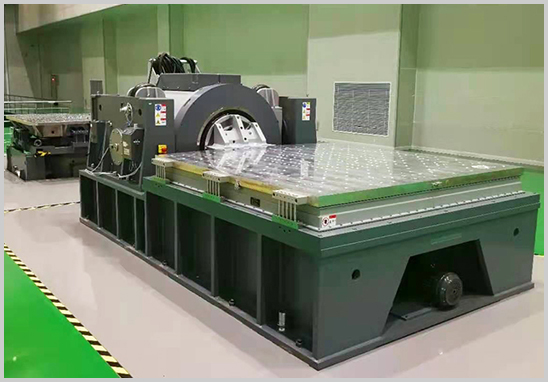

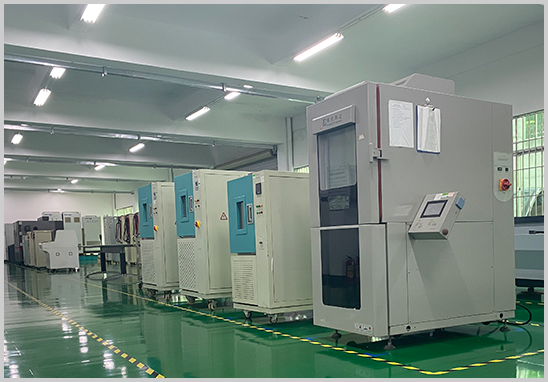

優科檢測實驗室具備以下環境應力篩選能力：

- 溫度范圍：-70℃ 至 150℃

- 相對濕度：20% 至 98%

- 變溫速率：<15℃/min

- 振幅：≦51mm

- 頻率范圍：1Hz 至 2000Hz

- 加速度：≦1000m/s2

- 推力：≦80kN

GJB1032-2020電子產品環境應力篩選機構

環境應力篩選（ESS）是電子產品出廠前的重要工序，科學合理的ESS能夠顯著提高產品的可靠性，減少外場返修率。優科檢測實驗室可協助企業客戶完成產品的環境應力篩選，提供各類軍用設備、艦船電子設備、飛機外掛設備、陸軍地面設備、軍用計算機、軍用通信設備等的溫度循環試驗及其他氣候環境和力學環境試驗檢測技術服務。
