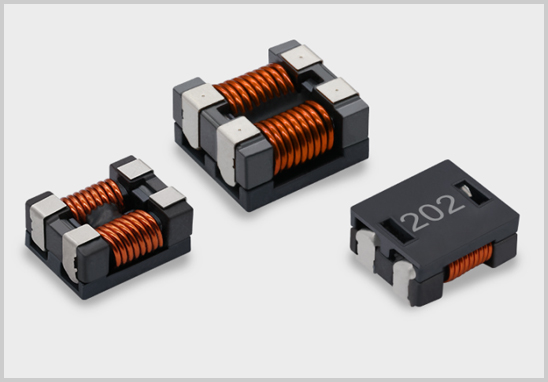

為什么共模電感需要通過AEC-Q200認證？

隨著新能源汽車、ADAS、智能座艙、OBC/DC-DC、電驅系統快速發展，汽車電磁干擾（EMI）性能要求越來越高，共模電感作為關鍵EMI抑制組件，被廣泛用于：

- 車載充電機（OBC）

- DC-DC轉換器

- 電驅逆變器

- BMS電池管理系統

- CAN/LIN/以太網車載通信

- ADAS與毫米波雷達電源模塊

車規共模電感必須滿足高可靠性、長壽命、嚴苛環境耐受能力等要求。

因此AEC-Q200認證成為進入汽車供應鏈必備門檻。

> AEC-Q200不是強制認證，但已成為車規無源組件的行業共識標準。

客戶做“共模電感AEC-Q200認證”的典型需求

- 進入車廠/一級供應商供應鏈

- 電感供應商產品升級為“車規級”

- 新品開發驗證（PPAP階段）

- 客戶RFQ（項目準入要求）

- 提升品牌與產品競爭壁壘

- 獲得國內外汽車廠認可

AEC-Q200認證常見混淆點（務必避坑）

共模電感AEC-Q200測試項目與標準要求

依據 AEC-Q200 Rev.E Table 5，主要項目包括：

環境與壽命類

- 高溫存儲 MIL-STD-202-108

- 溫度循環 JESD22-A104

- 高溫高濕 MIL-STD-202-103

- 高溫工作壽命 MIL-STD-202-108

機械與焊接類

- 振動 MIL-STD-202-204

- 機械沖擊 MIL-STD-202-213

- 耐焊接熱 MIL-STD-202-210

- 板彎曲 AEC-Q200-005

- 引腳強度 AEC-Q200-006 / MIL-STD-202-211

電性能與安全

- ESD靜電放電 AEC-Q200-002

- 可焊性 J-STD-002

- 阻燃 UL94 / IEC 60695-11-5

重點判定規則：

- 零失效（Zero Defect）

- 應力前后電氣性能對比

- 多溫點測試：低溫/常溫/高溫

- 1000h老化＋中間讀數點（250h/500h/1000h）

> 所有結果按客戶規格書判定，無固定公差

AEC-Q200認證樣品數量要求

AEC-Q200總共有28項測試，D版時中依據測項不同，定義待測樣品數量為15~77顆* 1 lot不等，但最新的E版考慮不同組件類型、尺寸及制造成本差異，將實驗樣品數量下修為3~77顆* 1 lot。

新版根據產品尺寸重新定義測試樣品數量，新標準按照<10cm3、10cm3≤x≤330cm3、＞330cm3三種規格確認測試樣品數量，尺寸越大需要的樣品數量越少；以溫度循環為例，產品規格<10cm3需要77個樣品，產品規格10cm3≤x≤330cm3需要26個樣品，產品規格＞330cm3僅需要10個樣品。

共模電感AEC-Q200認證測試流程

1. 提交規格書；

2. 項目評估 & 報價；

3. 簽約/寄樣；

4. 樣品確認 & 工裝治具確認；

5. 排期測試；

6. 中間階段記錄 & 電性量測；

7. 出具CNAS AEC-Q200測試報告。

我們能提供的服務

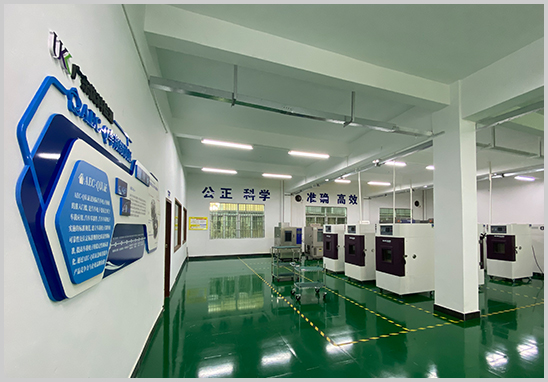

我們是專業第三方AEC-Q200認證測試機構：

- AEC-Q200標準CNAS全項能力

- 全系列無源器件測試（含共模電感）

- AEC-Q200選型建議、項目策劃、技術答疑

- 失效分析FA + DPA服務

- 可提供中英文報告，滿足車廠審核

適合客戶：

- 電感廠商/磁件廠商

- 汽車電子OEM/Tier1

- EMS/ODM/OBC/電驅系統企業

- 新能源產業鏈供應商

共模電感的AEC-Q200認證不僅是“測試”，更是對產品設計、工藝能力與一致性管理的綜合檢驗。選擇具備AEC-Q200全項能力+原始數據追蹤能力的實驗室，是確保順利進入汽車供應鏈的關鍵。

如需獲取項目報價、樣品數量清單、測試周期表，歡迎聯系我們。
