防靜電臺墊為什么需要進行第三方防靜電檢測？

在電子制造、半導體、精密儀器及航空航天等行業，靜電放電（Electrostatic Discharge，ESD）是導致電子元器件損壞的重要因素之一。即使電壓較低的靜電放電，也可能對敏感器件造成永久性損傷或潛在失效。

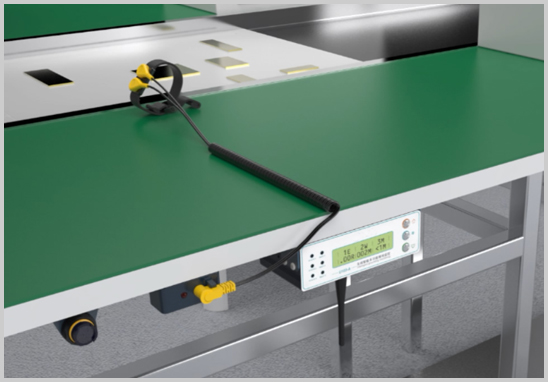

在ESD防護體系中，防靜電臺墊通常鋪設在工作臺表面，屬于EPA（ESD Protected Area，靜電防護區域）基礎設施的重要組成部分。其主要作用是：

- 為靜電提供穩定、可控的泄放路徑

- 防止工作臺面產生靜電積累

- 維持電子元器件處于安全電位環境

如果防靜電臺墊的電阻性能發生變化，例如老化、污染或接地失效，就可能導致靜電無法有效泄放，從而影響整個ESD控制系統的有效性。因此，企業通常需要通過第三方檢測機構對防靜電臺墊進行定期檢測或驗收檢測。

常見檢測需求包括：

- ESD管理體系審核（如ANSI/ESD S20.20體系）

- 新采購臺墊質量驗收

- 生產環境ESD控制評估

- 客戶或供應鏈質量要求

防靜電臺墊檢測可以解決哪些問題？

通過專業的防靜電性能檢測，可以幫助企業解決以下關鍵問題：

1. 驗證臺墊是否符合ESD技術標準

檢測臺墊的電阻參數是否滿足行業標準要求，避免因材料性能不達標導致靜電風險。

2. 評估臺墊防靜電性能穩定性

通過在不同濕度條件下進行測試，可以判斷材料在實際使用環境中的穩定性。

3. 支持ESD體系審核

許多企業在實施ANSI/ESD S20.20或IEC 61340體系時，需要第三方檢測報告作為ESD控制措施有效性的驗證依據。

4. 降低產品ESD損傷風險

通過確認臺墊具備合適的靜電耗散能力，可以降低電子元器件在生產過程中受到靜電損傷的概率。

防靜電臺墊的防靜電原理與關鍵技術指標

防靜電臺墊通常采用多層復合結構材料，其表層為靜電耗散層，底層為導電層，通過接地線與接地系統連接。

其工作機理是：

靜電電荷 → 臺墊表面 → 材料內部耗散 → 接地系統 → 大地

在ESD控制中，材料電阻不能過高，也不能過低，因此標準通常規定其電阻處于靜電耗散范圍（Electrostatic Dissipative Range）。

常見控制指標包括：

在多數ESD標準中，臺墊的電阻通常要求：

≤ 1×10? Ω（具體判定要求需依據對應標準）

防靜電臺墊檢測標準及檢測項目

目前國內外常見的防靜電臺墊檢測依據標準包括以下幾類。

1. SJ/T 10694-2022 《電子產品制造與應用系統防靜電檢測通用規范》

該標準是電子制造行業ESD控制體系常用測試方法標準。

主要檢測項目：

- 接地電阻（Rgp）

- 點對點電阻（Rp-p）

- 表面電阻

- 體積電阻（適用于臺墊材料）

技術要求：

- Rgp ≤ 1×10? Ω

- Rp-p ≤ 1×10? Ω

2. ANSI/ESD S20.20-2021

配套測試方法：ANSI/ESD STM4.1

該標準廣泛應用于電子制造企業ESD管理體系。

檢測項目：

- 點對點電阻（Rp-p）

- 接地電阻（Rgp）

技術要求：

- Rp-p ≤ 1×10? Ω

- Rgp ≤ 1×10? Ω

3. IEC 61340-5-1:2016

配套測試方法：IEC 61340-2-3

IEC標準主要用于國際ESD控制體系。

檢測項目：

- 接地電阻

- 點對點電阻

技術要求：

- Rgp ≤ 1×10? Ω

- Rp-p ≤ 1×10? Ω

防靜電臺墊檢測樣品要求

在進行檢測前，需要按標準準備樣品。

樣品數量

通常不少于3塊樣品

用于保證測試結果的代表性。

樣品尺寸

不同標準對樣品尺寸要求不同：

SJ/T 10694 與 ANSI/ESD S20.20：25.4 cm × 61 cm

IEC 61340：8 cm × 12 cm 或直徑11 cm

環境預處理?xiàng)l件

為模擬不同環境濕度對材料電阻的影響，測試前需進行預處理：

低濕環境：12 ± 3 %RH

中濕環境：60 ± 10 %RH

預處理的目的是消除環境濕度對電阻測試結果的干擾。

防靜電臺墊檢測報告辦理流程

企業辦理第三方檢測報告通常按照以下流程進行：

1. 提交檢測需求

提供產品類型、檢測標準及檢測用途。

2. 制定檢測方案

實驗室確認：

- 檢測項目

- 樣品要求

- 檢測周期

3. 提交樣品

按照標準要求寄送樣品。

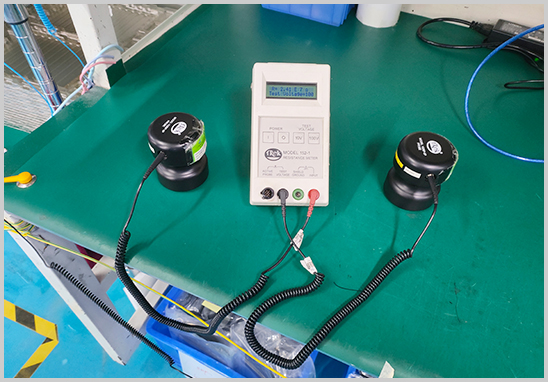

4. 實驗室檢測

實驗室按標準進行：

- 樣品預處理

- 電阻測試

- 數據記錄與判定

5. 出具檢測報告

檢測完成后出具CNAS檢測報告。

注意：無法寄樣時可現場測試。

防靜電臺墊檢測周期

通常檢測周期為：約5個工作日

具體周期可能受以下因素影響：

- 檢測項目數量

- 實驗室排期

- 是否需要加急服務

第三方防靜電檢測機構服務能力

廣東優科檢測認證有限公司作為專業第三方檢測機構，具備防靜電材料、產品及工程檢測能力，可提供：

防靜電材料檢測

- 防靜電臺墊

- 防靜電地板

- 防靜電地坪材料

- 防靜電織物

- 防靜電包裝材料

防靜電產品檢測

- 防靜電服

- 防靜電鞋

- 防靜電手套

- 防靜電周轉箱

防靜電工程檢測

- 防靜電地面系統

- 接地系統檢測

- ESD工作區檢測

實驗室具備相關檢測資質，可依據標準出具CNAS檢測報告，檢測報告可用于企業質量審核、客戶驗廠及ESD體系管理。

防靜電臺墊檢測常見問題（FAQ）

1. 防靜電臺墊多久需要檢測一次？

一般建議：

- 新采購材料進行驗收檢測

- ESD體系年度審核前檢測

- 使用過程中定期抽檢

2. 防靜電臺墊電阻越低越好嗎？

不是。

電阻過低可能導致電流泄放過快，存在安全風險。ESD材料通常需要控制在靜電耗散范圍。

3. 防靜電臺墊檢測是否必須做表面電阻？

取決于檢測標準。

SJ/T 10694標準通常包含表面電阻和體積電阻測試，而ANSI/ESD標準通常以點對點電阻測試為主。

4. 防靜電臺墊檢測報告多久可以出？

一般為5個工作日左右，具體時間可根據檢測項目安排。
