文章來源 : 廣東優科檢測 發表時間：2020-04-03 瀏覽數量：

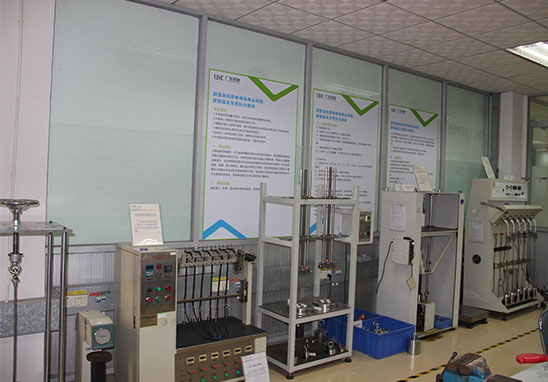

廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備連接器保持力測試資質和測試能力，可提供連接器保持力測試服務，并可出具第三方檢測報告。
連接器保持力測試是一種用來評估電子連接器在正常使用期間插入保持系統承受可能存在軸向機械應力的標準方法?？捎脕頊y試連接器端子在裝進塑膠后，所能承受的軸向力量，以避免在使用時，因操作上的錯誤，而造成連接器退PIN及接觸不良等狀況。
EIA-364-29 《電子連接器端子保持力測試方法》
1. 樣品準備：測試樣品由插頭和可接觸端插座組成，除非有特別說明，樣品應由所有可用硬件包括膠芯、端子組成。除非規格中另有說明。則需把這些端子脫離膠芯。
2. 裝載樣品：將測試樣品直接固定與測試機臺上。
3. 機臺調節：將測試機臺調節于原始狀態。
4. 樣品測試：使測試樣品受到兩個方向的軸向加載，加載速率約為10psi/sec并持續1分鐘。
一、量測位移的變化
1. 將測試樣品固定在治具上，并在端子裝配的反方向施加推力或拉力。
2. 預拉或預推1/3的規格力量(max:3 lb)于端子上，并在樣品端子上選一參考點作為位移的量測原點。
3. 以約每秒增加一磅的速度增加到所規定的力量并停留5-10秒鐘。
4. 從參考點量測經此承受力量后，位移的變化是否合乎規格的規定。
二、量測把端子推（拉）出HOUSING時的力量。
1. 在測試樣品的端子施一軸力（拉或拔）直到把端子被推（拉）出塑膠體，并量測（推）出時的最大力量。
2. 所量測的最大力量是否大于規格所訂的最小規格值。
1. 連接器保持力測試中，測力表或力矩表應置于連接器的合適位置，以便于讀數指針位于量規的中間，這樣操作量規可精確到±2%。
2. 此方法為破壞性測試不宜用來做允收測試。
3. 測試過程中要選擇適當?shù)膴A具。
1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；
2. 工程報價：根據申請人提供的資料，工程師作出評估，并向申請方口頭報價；
3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；
4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；
5. 樣品測試：依照所適用的標準進行產品測試；
6. 出具報告：測試完成實驗室出具第三方檢測報告，結案。
以上就是關于連接器保持力測試_第三方檢測報告的介紹，如果您有連接器產品需要做插拔力測試、保持力測試、溫升測試、耐電壓測試等第三方檢測，歡迎聯系廣東優科檢測工程師！
