文章來源 : 廣東優科檢測 發表時間：2020-05-12 瀏覽數量：
廣東優科檢測是獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備插拔力測試資質和測試能力，可提供連接器、插頭、插座等產品插拔力測試服務，并出具權威插拔力測試報告。
插拔力是連接器的重要機械性能與參數，其大小影響連接器使用的手感與其連接器內部設計的結構。插拔力測試是指測試將相互配合的公母兩端電子連接器進行插入和拔出所需要的力量。該測試適用于連接器的插入力、拔出力、塑料保持力以及使用壽命等多種測試。
為了保證連接器適配后的可靠性和穩定性，依據EIA-364-13C(國際電氣協會插拔力測試規范)特制定本標準，規定插入力不得大于額定值(確保使用者不至于很難插入適配頭)，而拔出力不得小于額定值(防止在各種復雜場合松脫或掉落，造成設備連線中斷及損壞)。
| 連接器類型 | 測試項目標準 | 測試條件 |
| USB系列 | 1. 連接器拔出力≥1.0Kg，焊線后注塑成品≥0.8Kg 2.連接器插入力≤3.5Kg | 測試頭插拔次數≤10次 插拔速度為 12.7mm/分鐘 |
| Mini-Din系列 | 1.連接器拔出力≥1.3Kg，焊線后注塑成品≥1.0Kg 2.連接器插入力≤3.5Kg | 測試頭插拔次數≤10 次 插拔速度為 25.4mm/分鐘 |
| S-ATA系列 | 1.連接器拔出力≥1.0Kg， 2.連接器插入力≤4.5Kg | 測試頭插拔次數≤10 次 插拔速度為 25.4mm/分鐘 |
| D-SUB系列-09P | 1.連接器拔出力≥1.5Kg 2.連接器插入力≤3.5Kg | 測試頭插拔次數≤20 次 插拔速度為 25.4mm/分鐘 |
| D-SUB系列-15P | 1.連接器拔出力≥2.0Kg 2.連接器插入力≤5.0Kg | 測試頭插拔次數≤20 次 插拔速度為 25.4mm/分鐘 |
| D-SUB系列-25P | 1.連接器拔出力≥2.5Kg 2.連接器插入力≤8.5Kg | 測試頭插拔次數≤20 次 插拔速度為 25.4mm/分鐘 |
| D-SUB系列-37P | 1.連接器拔出力≥3.0Kg 2.連接器插入力≤12.5Kg | 測試頭插拔次數≤20 次 插拔速度為 25.4mm/分鐘 |
| Housing系列-02P | 1.連接器拔出力≥0.5Kg 2.連接器插入力≤3.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-04P | 1.連接器拔出力≥0.5Kg 2.連接器插入力≤3.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-06P | 1.連接器拔出力≥0.5Kg 2.連接器插入力≤3.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-08P | 1.連接器拔出力≥0.7Kg 2.連接器插入力≤3.5Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-10P | 1.連接器拔出力≥0.7Kg 2.連接器插入力≤3.5Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-12P | 1.連接器拔出力≥1.0Kg 2.連接器插入力≤5.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-14P | 1.連接器拔出力≥1.0Kg 2.連接器插入力≤5.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| Housing系列-16P | 1.連接器拔出力≥1.0Kg 2.連接器插入力≤5.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| 187 端子系列 | 1.連接器拔出力≥1.5Kg 2.連接器插入力≤6.5Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| 250端子系列 | 1.連接器拔出力≥2.0Kg 2.連接器插入力≤8.0Kg | 測試頭插拔次數≤5 次 插拔速度為 12.7mm/分鐘 |
| IDC端子系列 | 1.連接器拔出力≥0.06g*Pin數 2.連接器插入力≤6.8Kg | 測試頭插拔次數≤10 次 插拔速度為 12.7mm/分鐘 |
1. 測試咨詢；
2. 業務報價；
3. 填寫測試委托單，提供產品資料；
4. 送樣或寄樣到廣東優科檢測；
5. 開案，執行測試；
6. 出具檢測報告；
7. 寄送報告發票或完工結算單；
8. 退回樣品或留樣15天（逾期銷毀）。

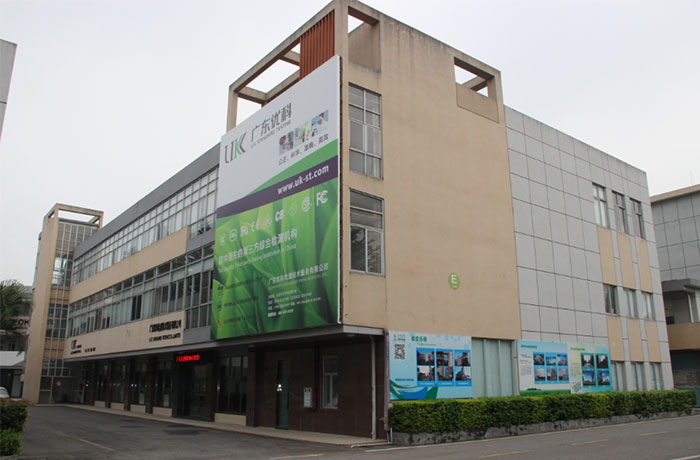

廣東優科檢測是專業的第三方插拔力測試機構，擁有豐富的插拔力測試的經驗以及先進的技術，可出具權威插拔力測試報告，有需求的朋友歡迎聯系廣東優科檢測工程師！
