AEC-Q200雖然不是強制性的認證制度，但目前已成為公認的車規被動元器件的通用測試標準。車規電阻AEC-Q200認證依據AEC-Q200 REV D標準Table 7表進行測試，需通過所有測試項目且零失敗，才能宣稱符合AEC-Q200認證的要求。

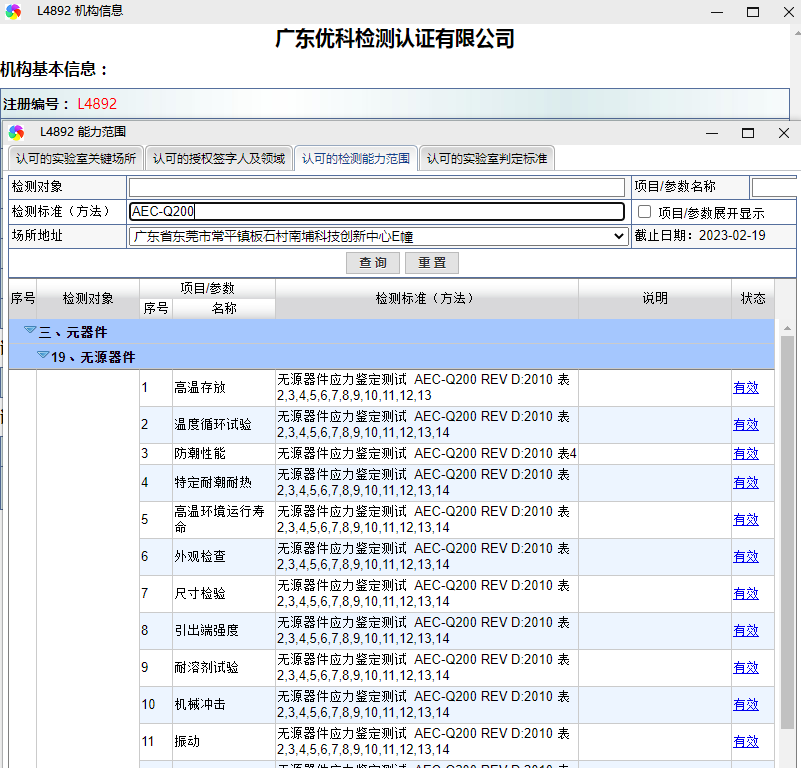

廣東優科檢測是具備AEC-Q200標準CNAS全項檢測資質和檢測能力的第三方檢測機構，可提供車規電阻AEC-Q200認證測試服務，接下來為大家介紹車規電阻AEC-Q200認證測試項目。

車規電阻AEC-Q200認證的必要性

車規電阻廣泛應用于汽車?yán)渑到y(tǒng)、空氣調節、導航娛樂系統、照明、車門、車窗控制系統。對汽車廠和一級供應商來說，使用通過AEC-Q200認證的電子元器件風險小，通常會要求元器件通過AEC-Q200認證；對電子元器件供應商來說，通過AEC-Q200認證，是產品質量與可靠性的保證，能夠提高產品競爭力及溢價率。

車規電阻AEC-Q200認證測試項目

1. Pre- and PostStress Electrical Test 預應力和后應力電氣測試

測試方法：用戶規格書

附加要求：除非適用的應力參考和表 7 中的附加要求規定，否則進行測試。

2. High Temperature Exposure (Storage) 高溫存儲測試

測試方法：MIL-STD-202 Method 108

附加要求：1000 小時。 @ T=125°C。 不需要通電。

在測試結束后 24±4 小時進行測量。

3. Temperature Cycling 溫度循環測試

測試方法：JESD22 Method JA-104

附加要求：1000 次循環（-55°C 至 +125°C）在測試結束后 24±4 小時進行測量。 每個極端溫度下的最長停留時間為 30 分鐘。 1分鐘最大過渡時間。

4. Biased Humidity 濕度偏置測試

測試方法：MIL-STD-202 Method 103

附加要求：1000 小時 85°C/85%RH。

注：規定條件：工作功率的 10%。

在測試結束后 24±4 小時進行測量。

5. Operational Life 工作壽命

測試方法：MIL-STD-202 Method 108

附加要求：條件 D 穩態 TA=125°C，額定功率。

在測試結束后 24±4 小時進行測量。

6. External Visual 外觀檢查

測試方法：MIL-STD-883 Method 2009

附加要求：不需要電氣測試。檢查設備結構、標記和工藝。

7. Physical Dimension 物理尺寸

測試方法：JESD22 Method JB-100

附加要求：根據適用的設備詳細規范驗證物理尺寸。 注意：用戶和供應商規范。

不需要電氣測試。

8. Terminal Strength (Leaded) 引出端強度（引腳）

測試方法：MIL-STD-202 Method 211

附加要求：僅測試引線設備引線完整性。 條件：A (2.27 kg)、C (227 g)、E (1.45 kg-mm)

9. Resistance to Solvents 耐溶劑性試驗

測試方法：MIL-STD-202 Method 215

附加要求：注意：添加水性洗滌化學品 - OKEM Clean 或等效物。 不要使用禁用的溶劑。

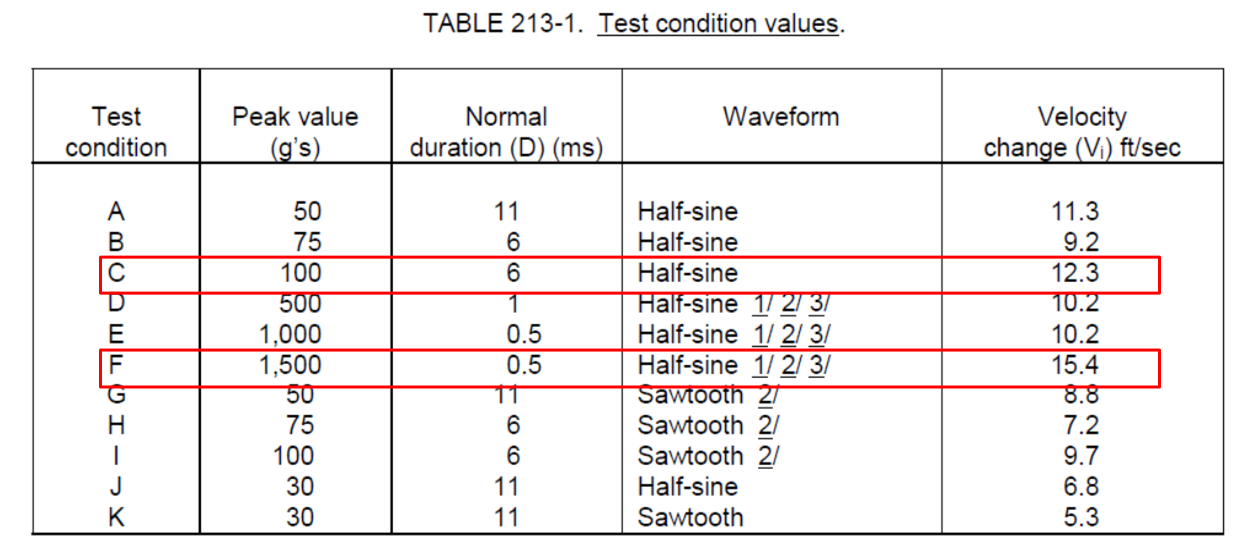

10. Mechanical Shock 機械沖擊

測試方法：MIL-STD-202 Method 213

附加要求：Method 213 的圖 1。條件 C

11. Vibration 振動

測試方法：MIL-STD-202 Method 204

附加要求：5 g 持續 20 分鐘，3 個方向各 12 個循環。

注意：使用 8"X5" PCB 0.031" 厚的 7 個固定點在一個長邊上，在相對兩側的角上使用 2 個固定點。零件安裝在距離任何安全點 2" 以內。 從 10-2000 Hz 進行測試。

12. Resistance to Soldering Heat 耐焊接熱

測試方法：MIL-STD-202 Method 210

附加要求：條件 B 樣品沒有預熱。 注意：?jiǎn)尾ê附?- SMD 的程序 2 和器件主體 1.5 毫米范圍內帶焊料的程序 1。

13. ESD 靜電放電

測試方法：AEC-Q200-002 or ISO/DIS 10605

14. Solderability 可焊性

測試方法：J-STD-002

附加要求：適用于引線式和 SMD。 不需要電氣測試。

放大倍數 50 X。條件：

含鉛：方法 A @ 235°C，類別 3。

SMD：a) 方法 B，4 小時 @ 155°C 干熱 @ 235°C

b) 方法 B @ 215°C 類別 3。

c) 方法 D 類別 3 @ 260°C。

15. Electrical Characterization 電氣特性

測試方法：用戶規格書

附加要求：對每批和樣本大小要求進行參數測試，匯總顯示室溫下的最小、最大、平均和標準偏差以及最小和最大工作溫度。

16. Flammability 易燃性

測試方法：UL-94

附加要求：V-0或V-1可接受。不需要電氣測試。

17. Board Flex 板彎曲

測試方法：AEC-Q200-005

附加要求：支撐時間至少為60秒。

18. Terminal Strength (SMD) 端子強度（表面貼裝元件）

測試方法：AEC-Q200-006

19. Flame Retardance 阻燃性

測試方法：AEC-Q200-001

注：預應力電氣測試也可作為電氣特性。

需要在 250 小時和 500 小時進行 1000 小時測試的間隔測量。

以上就是關于車規電阻AEC-Q200認證測試項目的介紹，想了解更多車規電阻AEC-Q200認證測試方面的信息，請聯系廣東優科檢測工程師！
