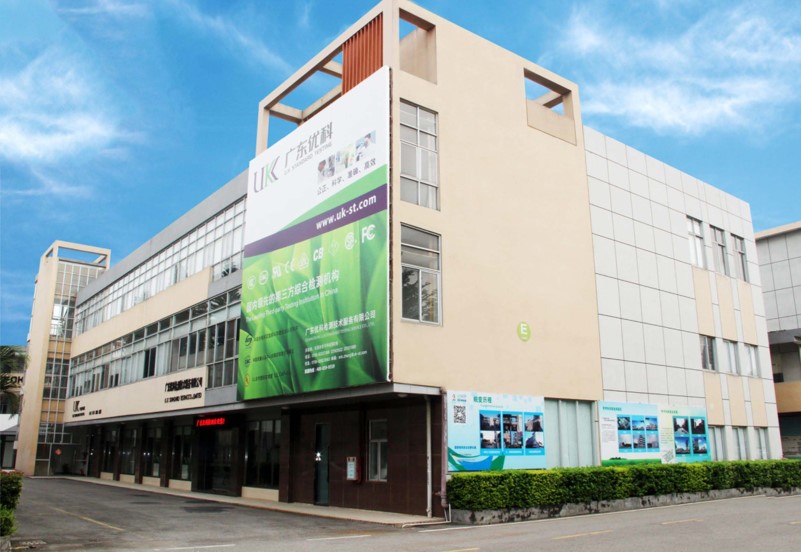

UL 50E是針對電氣設備外殼環境考慮的UL認證標準，標準涵蓋了外殼的額外環境結構和性能要求，適用于具有環境考慮的電氣設備的外殼，標準適用于美國、墨西哥和加拿大市場。廣東優科檢測是具備UL授權的第三方檢測機構，可提供電氣設備外殼UL 50E測試服務。

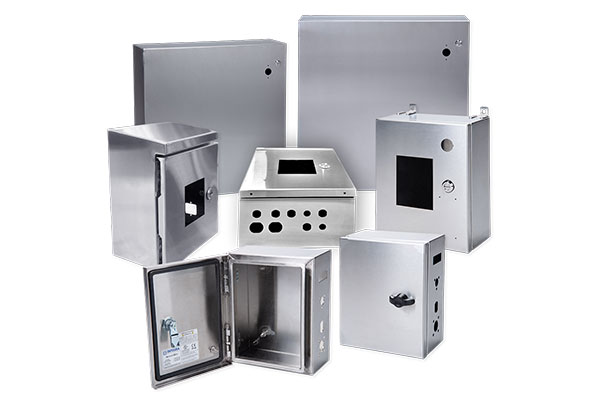

什么是外殼？

外殼是一種包圍組件，其構造旨在至少在一定程度上保護人員免受與封閉設備的接觸。它還可以保護設備免受各種環境條件的影響。

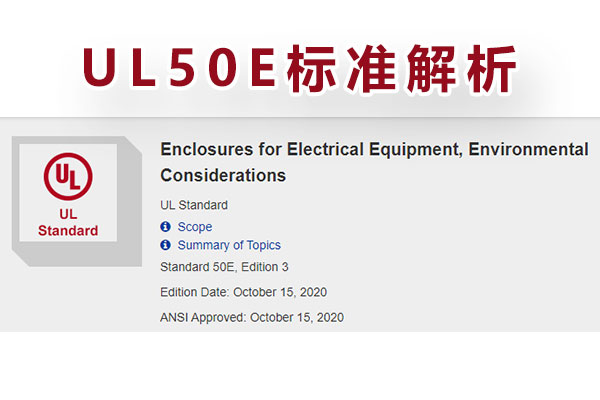

UL 50E標準適用范圍

1. UL 50E標準適用于按照加拿大電氣規范第 I 部分 CSA C22.1、美國國家電氣規范 NFPA 70 的規定在非危險場所安裝和使用的電氣設備外殼。墨西哥電氣裝置 NOM-001-SEDE 的規定如下：

  1）用于室內場所的外殼，類型 1、2、5、12、12K 和 13；

  2）適用于室內或室外場所的外殼，類型 3、3R、3S、4、4X、6 和 6P。

2. UL 50E涵蓋了外殼的附加環境結構和性能要求。外殼的一般要求包含在標準 CSA C22.2 No. 94.1、UL 50 和 NMX-J-235/1-ANCE（參見附錄 b，參考編號 10）或最終用途產品標準中與本標準結合使用。

3. UL 50E標準不包括保護設備免受外殼內可能發生的或可能通過導管或未密封開口進入的冷凝、結冰、腐蝕或污染等條件的要求。

4. 單項產品標準與UL 50E標準有差異的，以單項產品標準的要求為準。

UL 50E外殼類型定義

類型 1

為室內使用而設計的外殼，為人員提供一定程度的保護，防止其接觸危險部件，并提供一定程度的防止固體異物（落下的灰塵）進入的保護。

類型 2

為室內使用而建造的外殼，為人員提供一定程度的保護，防止其接觸危險部件；提供一定程度的保護，防止固體異物（落下的污垢）進入，并提供一定程度的保護，防止由于水的進入（滴水和輕微飛濺）對設備造成有害影響。

類型 3

3R型

為室內或室外使用而建造的外殼，以提供一定程度的保護，防止人員接觸危險部件；提供一定程度的保護，防止固體異物（掉落的污垢）進入；針對因進水（雨、雨夾雪和雪）而對設備造成的有害影響提供一定程度的保護；并且不會被外殼上的外部結冰損壞。

3S型

3X型

為室內或室外使用而建造的外殼，以提供一定程度的保護，防止人員接觸危險部件；提供一定程度的保護，防止固體異物（落下的灰塵和風吹的灰塵）進入；針對因進水（雨、雨夾雪和雪）而對設備造成的有害影響提供一定程度的保護；提供更高水平的防腐蝕保護；并且不會被外殼上的外部結冰損壞。

3RX型

3SX型

為室內或室外使用而建造的外殼，以提供一定程度的保護，防止人員接觸危險部件；提供一定程度的保護，防止固體異物（落下的灰塵和風吹的灰塵）進入；針對因進水（雨、雨夾雪和雪）而對設備造成的有害影響提供一定程度的保護；提供更高水平的防腐蝕保護；并且在結冰時外部機構仍可運行。

類型 4

4X型

為室內或室外使用而建造的外殼，以提供一定程度的保護，防止人員接觸危險部件；提供一定程度的保護，防止固體異物（落下的灰塵和風吹的灰塵）進入；針對因進水（雨、雨夾雪、雪、飛濺的水和軟管導向的水）而對設備造成的有害影響提供一定程度的保護；提供更高水平的防腐蝕保護；并且不會被外殼上的外部結冰損壞。

類型 5

類型 6

6P型

為室內或室外使用而建造的外殼，以提供一定程度的保護，防止人員接觸危險部件；提供一定程度的保護，防止固體異物（掉落的污垢）進入；提供一定程度的保護，防止因進水（雨、雨夾雪、雪、軟管導向的水以及在有限深度的偶爾臨時浸沒期間進水）對設備的有害影響；并且不會被外殼上的外部結冰損壞。

類型 12

12K型

為室內使用而構造的外殼（無敲擊器），以提供一定程度的保護，防止人員接觸危險部件；提供一定程度的保護，防止固體異物（落下的灰塵和循環的灰塵、棉絨、纖維和飛濺物）進入；針對因進水（滴水和輕微濺水）而對設備造成的有害影響提供一定程度的保護；并提供一定程度的保護，防止輕微的飛濺和隨之而來的油和非腐蝕性冷卻劑的滲漏。

類型 13

為室內使用而建造的外殼，為人員提供一定程度的保護，防止其接觸危險部件；提供一定程度的保護，防止固體異物（落下的污垢和循環的灰塵、棉絨、纖維和飛屑）進入；針對因進水（滴水和輕微濺水）而對設備造成的有害影響提供一定程度的保護；并提供一定程度的保護，防止油和非腐蝕性冷卻劑的噴濺、飛濺和滲漏。

UL 50E測試項目

UL 50E型式測試包括以下測試：滴水測試、雨水測試、灰塵測試、外部結冰測試、軟管測試、室內腐蝕保護、室外腐蝕保護、浸沒測試、壓力測試、油排除測試、墊圈測試、桿進入測試、錯位測試、水暴露和浸沒測試。

在設計機柜時，了解每個機柜類型定義之間的差異很重要。只有清楚產品的使用環境，才能選擇合適的類型進行測試，如果您有電氣設備外殼需要做UL 50E測試、IEC 60529測試、GB/T 4208測試，歡迎聯系我們！
