文章來源 : 廣東優科檢測 發表時間：2021-12-23 瀏覽數量：
廣東優科檢測是具備AEC-Q200標準CNAS全項測試資質的第三方檢測機構，接下來帶大家來看一下我們實驗室進行的車規電阻AEC-Q200高溫存儲測試。
車規電阻AEC-Q200高溫存儲測試屬于溫度應力測試，目的是為了模擬評估電阻在長時間的高溫環境下所經受應力的影響。
什么是應力測試？
應力認證測試定義為成功地完成本標準中定義的測試。每一種無源電子器件要求的低溫度范圍（大能力）以及各等級的典型運用案例（指定應用）列于下表：
等級 | 溫度范圍 | 無源器件類型 | 典型的 應用案例 | |
最低 | 最高 | 最大能力（除非有特別指定和認證） | ||
0 | -50℃ | +150℃ | 扁平芯片陶瓷電阻器、X8R陶瓷電容器 | 所有汽車 |
1 | -40℃ | +125℃ | 網絡電容器、電阻器、電感、變壓器、熱敏電阻、共鳴器、晶體和變阻器，所有其它陶瓷和鉭電容器 | 大部分引擎 |
2 | -40℃ | +105℃ | 鋁電解電容器 | 乘客倉高熱點 |
3 | -40℃ | +85℃ | 薄膜電容器、鐵癢體、R/R-C網絡和可調電容器 | 多數乘客倉 |
4 | 0℃ | +70℃ | / | 非汽車類 |
如果成功完成備注中的器件類型達到的低溫度等級的資格認證，那么將允許供應商聲稱他們的零件通過了該等級或更低等級的“AEC認證”。對于低于上述低溫度的資格鑒定，將僅允許供應商聲稱他們的零件通過了較低等級的“AEC認證”。

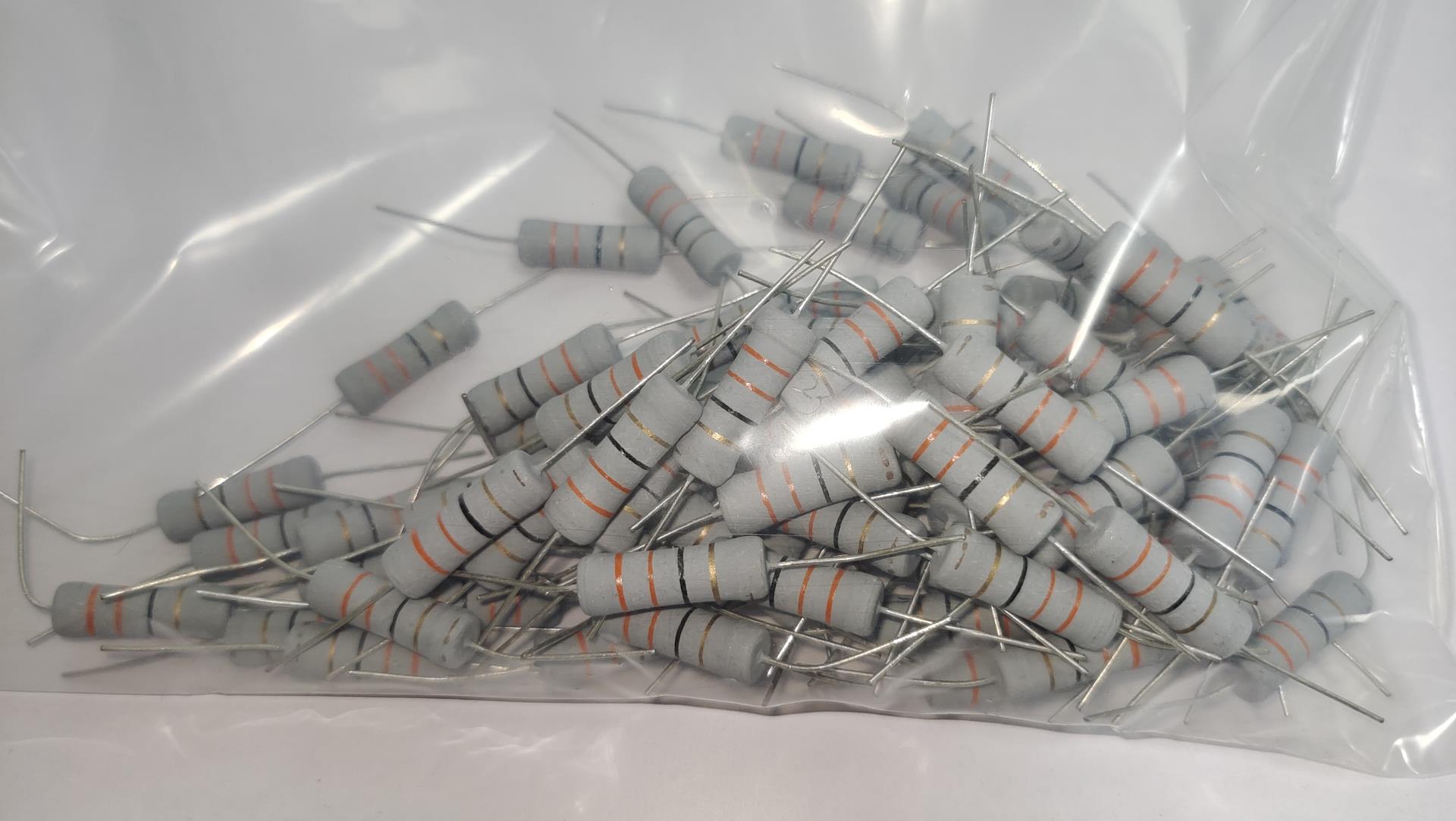

車規電阻AEC-Q200高溫存儲測試依據MIL-STD-202 Method 108（美JB）方法，需要準備77個樣品。

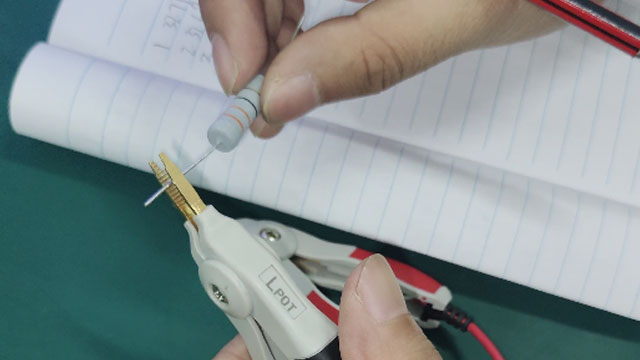

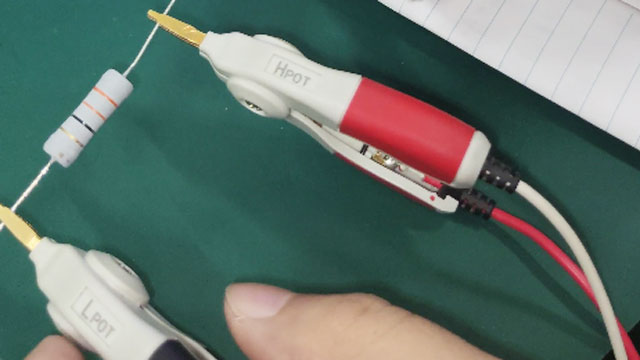

測試開始前，要先進行電氣參數測試，將測得的參數記錄下來。
步驟一：

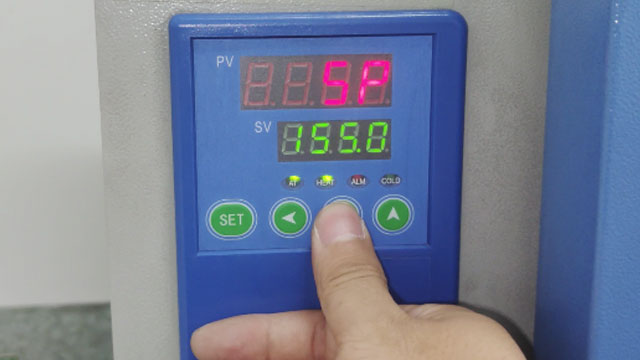

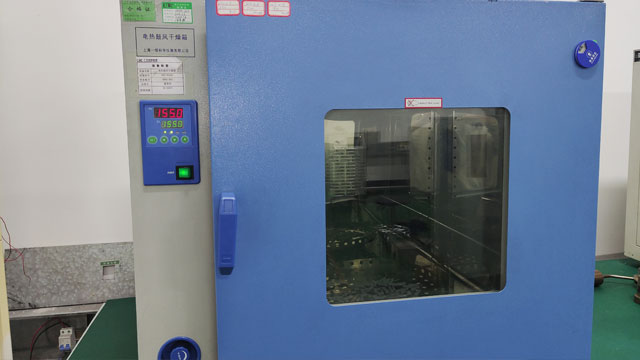

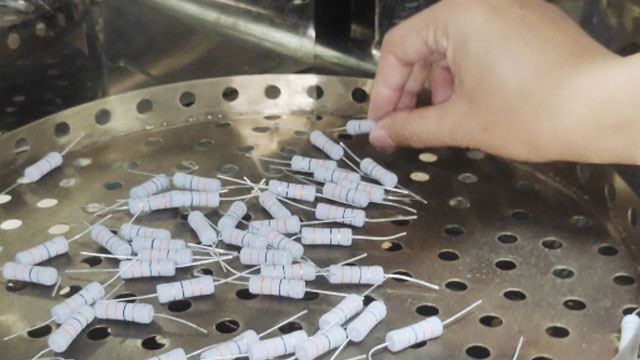

然后將電阻放入高溫試驗箱中，溫度設置為產品的最高額定溫度，依據規格書這款電阻試驗溫度需設置155°C，時間設置為1000小時。
步驟二：
1000小時試驗過程需在250小時、500小時間隔測量電氣參數。
步驟三：
1000小時試驗結束后，需要將樣品在室溫狀態25±5 °C 下放置一天后再進行電氣參數測試。
依據客戶規格書宣稱的值，對比測試前后測量的值來判定是否合格，AEC-Q200認證所有測試只接受零失敗。
以上就是關于車規電阻AEC-Q200高溫存儲測試方法的介紹，如果您有電阻、電感、變壓器、電容等無源器件需要做AEC-Q200認證測試，歡迎聯系我們！
