文章來源 : 廣東優科檢測 發表時間：2022-07-12 瀏覽數量：
溫升測試是接線端子安規認證的主要電氣測試項目，接線端子溫升測試的目的是測試端子在施加測試電流后的溫度變化情況，以確定其是否符合標準的要求。接線端子溫升測試標準IEC標準和美標分別依據IEC 60947-7-1/2和UL 1059。
接線端子溫升試驗是將接線端子（或連接器）及其絕緣外殼作為一個整體在額定電流、過電流以及短路情況下進行測試。接線端子因焦耳效應引起的溫升應盡可能小， 這就要求回路中的接觸電阻很低。接線端子溫升測試需記錄室溫下端子施加測試電流后的溫升數據。
除非另作規定，例如指定使用與電氣設備一致的電流值，否則端子或連接器在試驗中一律采用各自的額定電流值。符合連接器標準IEC512-3、接線端子標準IEC-60998-1/EN 60998-1/DIN-VDE 0613標準第1部分的接線端子（或連接器）以及符合IEC-60947-7-1/EN 60947-7-1/DIN-VDE 0611標準第1部分的軌裝式接線端子在試驗中的溫升值均不得超過45k，連接器標準規定溫升不超過30K為原則。
例如：環境溫度為25℃，測量溫度為70℃，這時溫升就是70℃-25℃=45K，超過這個溫度，接線端子就不合格。
用戶在選擇接插式連接器時需注意連接器的結構要求及電流承載能力的大小。

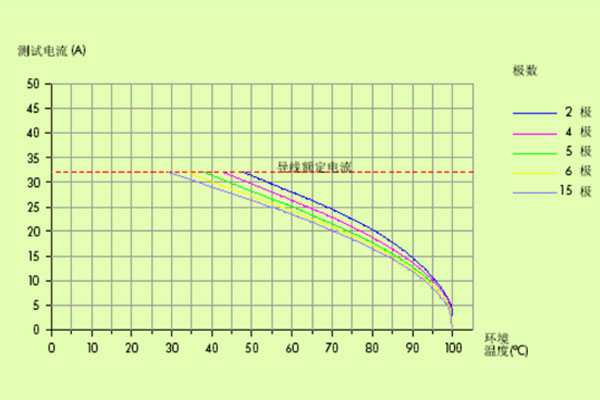

電流承載能力曲線圖
電流承載能力取決于所連導線的截面積、環境溫度、同一時間承載電流的極數、連接器的內部電阻、印刷電路板布線以及連接器的材料。依據IEC/EN 60512-5-2標準，電流承載能力曲線圖（衰減曲線）可以顯示電流、環境溫度與溫升（直至連接器的極限工作溫度）間的關系。只有在極限工作溫度（自身發熱與環境溫度的總和）范圍內，連接器才能正常運行。
IEC 60947-7-1/-2

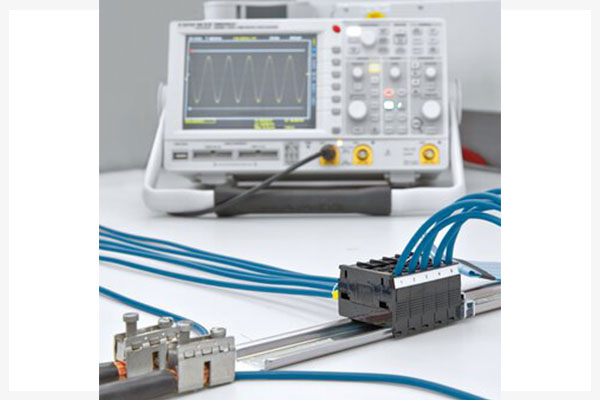

在測試中，將五個接線端子水平安裝在導軌上，并通過一根長1米或2米且具有額定橫截面積的導線串聯起來。在接線端子上施加測試電流，此電流值與額定橫截面導線的載流能力相同。記錄下中間端子的溫升數據。室溫+20°C時，接線端子的可容許最大溫升為45 K（開爾文溫度）。測試結束后還要對接線端子進行壓降測試。
UL 1059
此測試過程本質上與IEC測試相同，不同的只是導線長度。在UL 1059測試中，將三個接線端子水平安裝（彼此相鄰）。測量時的環境溫度為25°C，容許的最大溫升為30 K（盡可能靠近接線點進行測量）。采用優質觸點材料的接線端子的溫升值會低于指定標準要求。高品質銅材和可靠的連接過渡均會大幅降低了接線端子的接觸電阻。
優科檢測認證具備GB/T 14048.7、IEC 60947-7-1、GB/T 13140、IEC 60998、UL 1059等標準接線端子檢測認證資質和測試能力，可提供接線端子溫升測試、CQC認證、UL認證、TUV認證等檢測認證服務。
