三極管元器件篩選機構

優科檢測是專業第三方元器件二次篩選機構，實驗室具備GJB128A-1997標準CNAS檢測資質和檢測能力，可提供三極管元器件篩選服務，并可出具權威認可的第三方元器件二次篩選檢測報告。

檢測依據

GJB 128A-1997 《半導體分立元器件試驗方法》

三極管元器件篩選程序

外觀初查─→常溫初測─→高溫貯存─→溫度循環─→常溫測試─→功率老煉─→常溫測試─→高溫反偏（PNP硅管做）─→常溫測試─→高溫測試（有要求時）─→低溫測試（有要求時）─→常溫復測─→外觀復查─→打印標記。

三極管元器件篩選項目及要求

1. 外觀初查

目視或用5～10倍放大鏡檢查下列項目：

a) 管腳不應有機械損傷、斷裂、銹蝕等現象；

b) 管帽不應有變形、頸縮、嚴重掉漆、開裂等現象；

c) 產品型號、出廠日期等標志應清楚、正確。

2. 常溫初測

在室溫下，按產品規范或協議要求進行測試，電參數應符合規定。

用圖示儀觀察輸出特性曲線及擊穿特性曲線，剔除曲線明顯不均勻及有軟擊穿、分段擊穿等異?，F(xiàn)象的三極管。

3. 高溫貯存

高溫貯存條件和時間如下表所示：

4. 常溫測試

篩選試驗結束后的常溫測試均要求在室溫下放置2h后進行。

5. 溫度循環

試驗方法按GJB 128A方法1051執行，其中保持時間為30min，轉換時間小于1min。

溫度循環條件如下表所示：

6. 功率老煉

6.1 中小功率三極管

在常溫下老煉，老煉時間：24 h。

老煉功率一般?。?～1.2）PCM。

老煉功率中電流與電壓的分配原則如下：

電壓Vce=K·V(br)ceo，其中K值如下表所示：

電流 Ic=Pcm/Vce

6.2 大功率三極管

在常溫下老煉，老煉時間：12 h。

老煉功率一般?。?.7～1）PCM。

老煉電流：Ic=（1/2～1/3）ICM。

大、中、小功率三極管功率老煉時，應考慮老煉功率的選取不應使管芯溫度超過TjM。

7. 高溫反偏（PNP硅管做）

試驗方法按GJB 128A方法1039條件A執行。在125℃±3℃溫度下，PNP硅管CB結加V(BR)CBO電壓的80％，保持24h。漏電流不超過標準值。

8.  高溫測試(有要求時)

測試溫度100℃或按照器件技術規范或技術協議。測試溫度下的保溫時間按照5.4執行。

合格判據按照產品規范或技術協議執行。

9.  低溫測試(有要求時)

測試溫度-55℃或按照器件技術規范或技術協議。測試溫度下的保溫時間按照5.4執行。

合格判據按照產品規范或技術協議執行。

10. 常溫復測

同2.。

11. 外觀復查

目視或用5～10倍放大鏡檢查下列項目：

a) 管腳不應有機械損傷、斷裂、銹蝕等現象；

b) 管帽不應有變形、頸縮、嚴重掉漆、開裂等現象；

c) 產品型號、出廠日期等標志應清楚、正確。

12. 打印標記

凡經篩選合格的三極管均按相關文件規定打印篩選標記。

我們的優勢

1. 專家團隊

可靠性檢測專家、定制化服務、專業人員技術培訓服務，擁有多名航空、航天電子元器件質量可靠性專組成的專家團隊50余人。

2. 專業設備

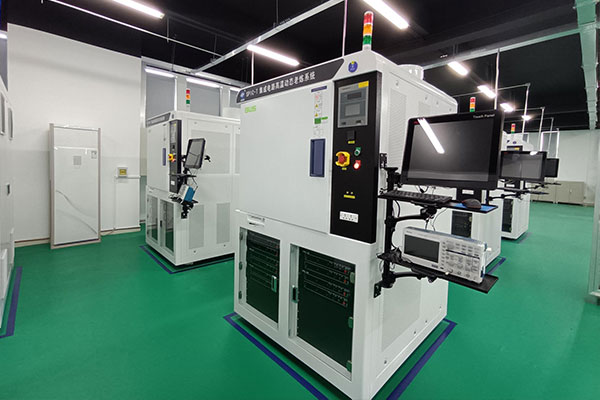

配備各種規格的集成電路測試系統，老煉箱50余臺、各類環境箱體20臺套、機械性能與可靠性檢測設備30臺套、半導體分立器件測試系統、模擬器件測試系統、檢漏系統、PIND顆粒碰撞檢測設備等。
