PCBA器件脫落失效分析服務簡介

在電子產品的生產與使用過程中，PCBA器件脫落（如BGA、電阻、電容等元器件從焊盤上分離）是常見的失效現象。這類問題可能導致電路開路、功能異常甚至整機癱瘓，嚴重影響產品質量和客戶體驗。

優科檢測認證作為第三方電子元器件失效分析機構，依托金相顯微鏡、掃描電子顯微鏡（SEM）、能譜分析儀（EDS）、X-RAY射線檢查機等先進設備，提供專業的PCBA器件脫落失效分析服務。我們的實驗室可精準定位脫落原因，分析焊點結構、材料缺陷及工藝問題，并提出改進建議，助力企業優化設計與生產工藝。

PCBA器件脫落失效分析的目的及意義

1. 提升產品可靠性

通過分析脫落原因（如虛焊、材料腐蝕、熱應力過載等），幫助企業改進焊接工藝或材料選擇，降低產品故障率。

2. 降低生產成本

快速定位問題根源，減少返工與維修成本。例如，若因焊錫污染導致虛焊，可通過優化清洗工藝一次性解決問題。

3. 避免召回風險

在產品上市前完成失效分析，提前排除隱患。例如，某客戶因焊盤鎳腐蝕導致批量器件脫落，經分析后及時調整鍍層工藝。

4. 支持司法仲裁

為產品質量糾紛提供科學依據，明確責任歸屬。

PCBA器件脫落常見失效原因

根據實驗室多年經驗，以下為器件脫落的主要誘因：

- 焊點潤濕不良：焊料與焊盤未形成有效IMC層（金屬間化合物），導致虛焊。

- 焊盤腐蝕：鎳層受潮或化學腐蝕（如氯離子侵蝕），腐蝕深度超過30%即可能引發脫落。

- 熱應力不匹配：PCB與元器件熱膨脹系數差異過大，焊接后因溫度變化產生裂紋。

- 焊錫質量缺陷：焊錫中雜質（如P含量過高）導致脆性斷裂。

- 工藝問題：回流焊溫度曲線不當、阻焊膜設計不合理（SMD焊盤應力集中）。

PCBA器件脫落失效分析方法

我們的實驗室采用多維度技術手段，確保分析結果精準可靠：

1. 外觀檢查與X-RAY檢測

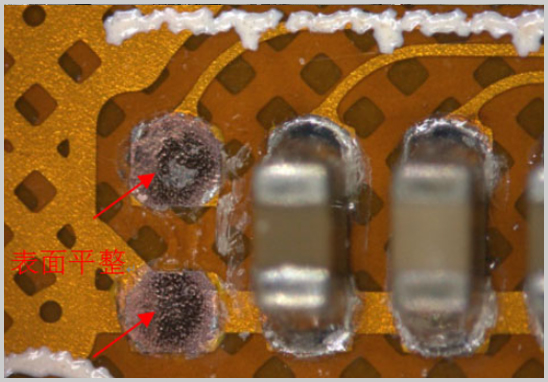

 - 通過顯微鏡、超景深顯微鏡觀察焊點表面形貌。

 - X-RAY檢測內部空洞、裂紋及焊接完整性。

2. 斷面金相分析

 - 對焊點進行切片，觀察IMC層厚度及腐蝕情況。

 - 判斷脫落是否發生在焊料/焊盤界面。

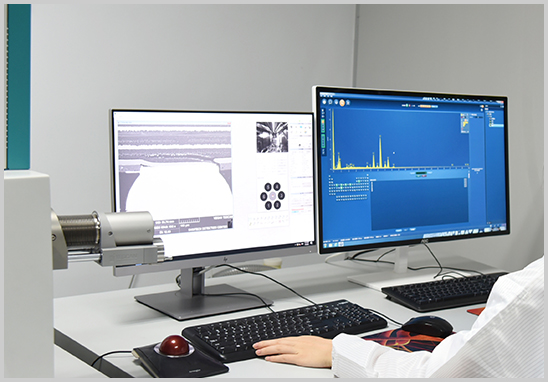

3. 成分分析（EDS/SEM）

 - 通過能譜分析（EDS）檢測焊點成分（如Sn、Ni、P、Cu含量），排查污染或合金異常。

 - SEM觀察微觀裂紋、腐蝕特征及斷口形貌。

4. 熱力學模擬與工藝驗證

 - 模擬回流焊溫度曲線，驗證熱輸入是否適配材料特性。

 - 結合IPC 4552A-2017標準評估鎳腐蝕等級。

PCBA器件脫落失效分析流程

我們的分析流程科學高效，確保結果權威性：

1. 失效定位

 - 收集樣品信息（批次、使用環境、失效現象），進行外觀檢查與電氣測試。

 - 通過X-RAY或CT檢測定位脫落位置。

2. 失效機理分析

 - 結合斷面金相與EDS成分分析，判斷脫落是否由腐蝕、虛焊或材料缺陷引起。

3. 失效原因追溯

 - 對比生產工藝（如鍍層、回流焊參數），排查焊接溫度、阻焊膜設計等問題。

 - 模擬實際工況復現失效現象。

4. 報告編制與建議

 - 提供圖文并茂的分析報告，明確失效原因及改進建議（如優化清洗工藝、更換焊錫材料）。

PCBA器件脫落失效分析報告辦理流程

1. 樣品提交與需求確認

- 客戶提供待檢PCBA樣品及背景信息（如生產批次、失效現象）。

- 我司工程師初步評估可行性，制定分析方案。

2. 簽訂合同與支付預付款

- 確認檢測費用及周期（通常3-7個工作日），簽訂服務合同。

3. 實驗室分析與數據驗證

- 工程師按方案執行檢測，同步記錄數據（如IMC層厚度、腐蝕深度）。

- 多次驗證確保結果一致性。

4. 報告交付與后續服務

- 出具CNAS認證檢測報告，內容包括：

- 失效現象描述

- 檢測方法與數據分析

- 失效原因結論及改進建議

- 支持遠程會議解讀報告，提供定制化解決方案（如工藝優化方案）。

為什么選擇優科檢測認證？

- 權威資質：CNAS認可實驗室，檢測報告國際通用。

- 設備先進：配備掃描電子顯微鏡、X-RAY、CT等高精尖設備。

- 經驗豐富：累計完成千余例PCBA失效分析案例，覆蓋汽車電子、消費電子等領域。

- 高效服務：7×24小時響應，支持加急檢測需求。
