在產品可靠性驗證中，振動環境是最常見的失效誘因之一。定頻振動試驗作為基礎機械環境試驗方法，被廣泛應用于電子電氣、汽車零部件、機械裝備、交通運輸包裝等領域，用于驗證產品在特定頻率下的結構牢固性與抗振性能。

對于沒有專業振動設備、缺乏試驗經驗或需權威報告的企業而言，選擇一家能力穩定、專業可靠的第三方定頻振動測試機構至關重要。

為什么企業需要做定頻振動測試？

企業選擇做定頻振動試驗，通常出于以下原因：

1. 驗證產品結構可靠性

定頻振動能夠暴露出以下潛在問題：

- 緊固件松動

- 結構支撐不足

- 板卡焊點疲勞

- 連接器虛接

- 內部部件位移或碰撞

這類故障在運輸、安裝、運行過程中均可能發生，因此定頻振動試驗是可靠性驗證的重要環節。

2. 符合行業或客戶強制要求

典型要求來源包括：

- IEC 60068 系列環境試驗

- GJB 150 軍用裝備環境試驗

- GB/T 4857 包裝運輸試驗

- 整車廠與主機廠的產品驗收規范

3. 判斷產品在特定頻率下是否存在共振風險

雖然共振掃描主要通過掃頻完成，但某些工況會要求在特定頻率下進行耐久性振動考核。

4. 獲取權威第三方檢測報告

用于：

- 型式檢驗

- 品質驗證

- 出廠檢測

- 客戶交付

- 研發優化驗證

定頻振動試驗原理與目的

1. 試驗原理

定頻振動是將正弦波機械振動以固定頻率施加于樣品，使其在穩定激勵下運行一段時間，模擬產品在運輸、運行、安裝過程中可能遭遇的持續振動環境。

其核心特點是：

- 頻率固定

- 位移、速度或加速度保持在設定值

- 持續時間較長（由標準或企業規范規定）

2. 試驗?zāi)康?/strong>

依據IEC 60068-2-6、GB/T 4857.7等標準，定頻振動的目的包括：

- 驗證產品在特定頻率振動下的機械強度

- 評估內部組件的裝配穩定性

- 檢查緊固件可靠性

- 評估結構和材料的疲勞風險

- 分析運輸振動對包裝件的影響

定頻振動試驗條件

參數設置必須基于標準要求或客戶規范，不可隨意設置。常用參數如下：

1. 頻率 Frequency（Hz）

不同標準對頻率有明確規定：

- 包裝運輸試驗（GB/T 4857.7）：常用固定頻率，如5Hz、10Hz或根據測試設備臺面速度調節

- IEC 60068-2-6：頻率由試驗方法或產品規范指定

- GJB 150.16：依據設備運行環境確定

2. 振幅 Amplitude（mm）

常見形式：

- 位移控制（pk-pk）

- 按標準規定或樣品承受能力設定

3. 加速度 Acceleration（m/s2）

依據試驗等級或規范設置，不同產品要求差異較大。

4. 試驗方向

通常包括：

- 垂直方向（Z）

- 前后方向（Y）

- 左右方向（X）

方向數量與順序由標準決定。

5. 持續時間 Duration

由標準規定，例如：

- GB/T 4857.7：根據包裝件重量和類型設定

- IEC 60068-2-6：一般為10 min至若干小時不等

定頻振動試驗依據標準

常用標準包括：

1. 包裝運輸類

- GB/T 4857.7-2005《包裝 運輸包裝件基本試驗 第7部分：正弦定頻振動試驗方法》

2. 環境與可靠性類

- IEC 60068-2-6：Environmental testing – Test Fc: Vibration (sinusoidal)

- GB/T 2423.10《電工電子產品環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）》

- GJB 150.16A《軍用裝備實驗室環境試驗方法：振動試驗》

定頻振動測試第三方檢測流程

1. 測試需求溝通與參數確認

   確認適用標準、頻率、振幅、加速度、方向、持續時間等。

2. 技術評估與報價

3. 簽訂委托與樣品送檢

   樣品需滿足可固定、可夾持、重量不超限等要求。

4. 夾具確認與試驗準備

   夾具設計必須確保：

   - 剛性足夠

   - 不引入額外共振

   - 滿足安全要求

5. 開展定頻振動試驗

6. 試后檢查與功能檢測

7. 出具CNAS認可第三方檢測報告

   報告內容包括：

   - 試驗依據

   - 設置參數

   - 實測數據

   - 試驗照片

   - 判定依據與結論

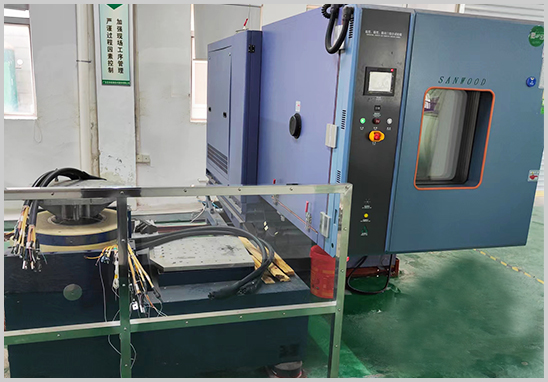

我們的試驗?zāi)芰?/h2>

作為專業環境與可靠性試驗機構，我司具備：

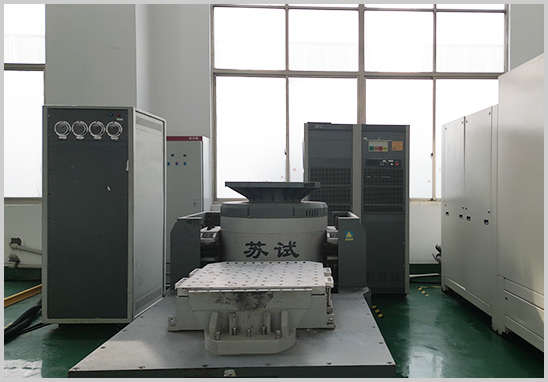

1. 完整振動試驗?zāi)芰?/strong>

- 頻率范圍：1–2000Hz

- 振幅：≤76mm

- 加速度：≤1000 m/s2

- 推力：≤200kN

可滿足：

- 中小型電子產品

- 工業設備部件

- 汽車零部件

- 包裝件

- 通信設備等

2. 覆蓋多類標準

- GJB150 系列

- GB/T 2423 系列

- IEC 60068 系列

- GB/T 4857 系列

- 企業定制規范

3. CNAS認可檢測報告

報告具有國際互認效力。

4. 一站式環境試驗?zāi)芰?/strong>

可與以下組合試驗一起完成：

- 溫度循環

- 溫濕度試驗

- 高低溫存儲

- 鹽霧

- 跌落與沖擊

常見問題解答（FQA）

1. 定頻振動與掃頻振動的優先順序是什么？

- 掃頻用于識別共振點

- 定頻用于驗證產品在特定頻率下的耐受能力

  兩者功能不同，不能替代。

2. 所有產品都適合做大振幅、高加速度測試嗎？

不適合。

參數需依據標準、樣品結構強度及安全評估確定，嚴禁隨意加大參數。

3. 定頻振動試驗會導致產品損壞嗎？

試驗旨在模擬實際機械環境，有可能暴露真實結構問題，不屬于試驗風險，而是產品可靠性的體現。

4. 樣品需要做哪些準備？

- 固定孔位或安裝面

- 電源線、信號線（如需通電）

- 產品規格書或使用環境說明

- 必要的夾具定位要求
