文章來源 : 廣東優科檢測 發表時間：2019-04-24 瀏覽數量：

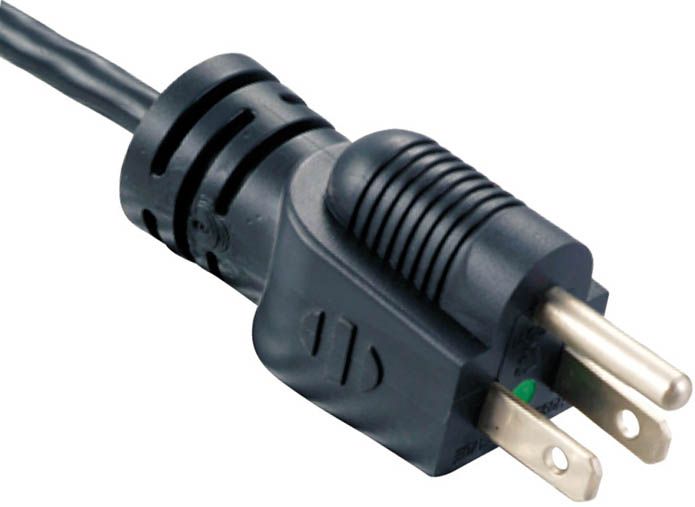

插頭電源線TUV認證做搖擺(彎曲)試驗是用于考核電源線插頭、器具耦合器等連接或電線的耐彎曲能力、抗拉能力、電氣端子接線的牢固程度。
插頭電源線TUV認證搖擺(彎曲)試驗要求：
說明：1周=2次，1周彎曲動作即從A點（中心點）→B點→再到A點→C點→最后回到A點； 1次彎曲動作即從A點→B點→回A點或從A點→C點→回A點，如下圖，如標準要求設置30次/分鐘，一般搖擺試驗機只要設置數值為15（周）。
(1) TUV認證IEC類插頭彎曲一次是向前或向后的運動（單邊算一次）
(2) UL類插頭彎曲一次是向前和向后的運動（來回算一周，有些喜歡叫次，只要意思明白均可）
(3) PSE/CNS類插頭彎曲一次是向前或向后的運動（單邊算一次）
| 規格 | 角度 | 吊重 | 速度 | 次數 | 電壓電流 | 參照標準 |
| UL/CSA | 180° | 284g(橡膠線:) 113g(PVC線:) | 10次/分 | 2500次 | 不需 | UL 817 UL 498 |
| IEC類插頭 | 90° | ≤0.75mm2/10 N >0.75mm2/20 N | 60次/分 | 10000次 | 見備注(1) | IEC 60884 |
| PSE/CNS | 120° | 500g | 40次/分 | 5000次 | 不需 | JIS C 8306 CNS 10917 |
| IEC連接器 | 90° | 0.75mm2/10 N ≥0.75mm2/20 N | 60次/分 | 20000次 | 見備注(2) | IEC 60320 |
插頭電源線TUV認證搖擺(彎曲)試驗判定要求
試驗期間要求：
(1) 導線之間的電壓應等于樣品的額定電壓：
導線通以電器附件（插頭或連接器）額定電流或如下規定的電流，兩者中取較小者：
對軟纜標稱橫截面積大于0.75mm2的電氣附件，16A
對軟纜標稱橫截面積等于0.75mm2的電氣附件，10A
對軟纜標稱橫截面積小于0.75mm2的電氣附件，2.5A
(2) 對連接器導線之間的電流電壓應等于樣品的額定電流電壓。
(3) TUV認證IEC類插頭或尾插在進行彎曲次數一半后，將帶圓截面軟纜的樣品在擺動機構內轉動90°；帶扁軟纜的樣品則僅朝垂直于導 線軸線所在的平面的方向彎曲。
(4) UL/CSA的彎曲只針對平行類線材做測試（如：HPN、SPT等）。
(5) DC類的插頭彎曲安規未做要求,除非客戶指定要求。
(6) 在彎曲試驗期間：A,電流不得中斷; B,導線之間不得短路。
在試驗后：
A、如有護套，不得與本體分離，軟纜的絕緣不得出現磨損現象。
B、導線的斷線絲不得刺穿絕緣并使其可觸及。
(試驗后SAA要求：每根芯線的銅絲斷線率不高于10%)。
以上就是關于插頭電源線TUV認證為什么要做搖擺(彎曲)試驗的介紹，如果您有插頭電源線需要做TUV認證，歡迎聯系廣東優科檢測工程師！
