什么是高低溫沖擊試驗？

高低溫沖擊試驗（Thermal Shock Test）是用于評估產品在極端溫度環境快速轉換條件下的結構完整性與性能穩定性的一類環境可靠性試驗。

核心特征：

- 在高溫與低溫之間快速轉換（通常在數秒級完成）

- 溫度變化速率遠高于常規溫度循環

- 主要考核材料與結構的熱應力適應能力

典型失效機理：

- 不同材料熱膨脹系數（CTE）不匹配 → 開裂

- 焊點疲勞 → 虛焊/斷裂

- 密封結構失效 → 漏氣/進水

- 內部應力集中 → 結構破壞

技術重點：本質是熱應力沖擊（Thermo-mechanical stress）測試，而非單純溫度耐受測試。

為什么需要做第三方高低溫沖擊試驗？

1. 可靠性設計驗證（Design Verification）

在產品設計階段驗證：

- 結構設計是否合理

- 材料選型是否匹配

- 工藝（焊接/封裝）是否可靠

2. 滿足標準與合規要求

典型應用：

- 軍工裝備：必須符合GJB體系

- 工業產品：符合GB/T環境試驗標準

- 出口產品：符合IEC標準

3. 獲取權威第三方檢測報告（CNAS）

CNAS實驗室報告具備：

- 依據ISO/IEC 17025運行

- 可納入ILAC-MRA互認體系

- 用于招投標、客戶驗收、質量體系審核

哪些產品需要做高低溫沖擊試驗？

從工程角度判斷：

只要產品在使用中存在“快速溫差變化 + 多材料結構”，基本都需要做

典型應用產品：

1. 電子元器件

- 半導體器件、IC封裝

- MLCC、電感、連接器

2. 汽車電子

- ECU、傳感器

- 電源控制模塊

特點：溫度沖擊是車規可靠性核心項目之一

3. 新能源設備

- BMS系統

- 充電接口、儲能模塊

4. 軍工與戶外裝備

- 通訊設備

- 野外電子系統

5. 工業控制設備

- PLC、控制板

- 工業電源模塊

常見高低溫沖擊試驗標準

1. 嚴格意義上的溫度沖擊標準

- GJB150.5A-2009（軍標溫度沖擊）

- GJB360B-2009 方法107（電子元器件）

- IEC 60068-2-14:2009（Test Na/Nb）

國際通用標準，既包含“快速轉換”（沖擊）也包含“緩變”（溫變）

2. 溫度變化/循環標準（常被混淆）

- GB/T 2423.22-2012

等同采用IEC 60068-2-14，但實際應用中既可用于沖擊也可用于循環，需明確試驗嚴酷等級

3. 行業/應用標準

- GMW 3172（汽車電子環境耐久）

- GJB1621 / GJB367 / GJB2225 等

關鍵提醒：

- “溫度沖擊 ≠ 溫度循環”

- 是否屬于“沖擊”，取決于：

  - 轉換時間（transfer time）

  - 溫度梯度

  - 標準中試驗條件定義

高低溫沖擊試驗方法與關鍵技術參數

1. 試驗方法

（1）三箱式

- 高溫區 + 低溫區 + 測試區

- 通過氣流切換實現沖擊

優點：

- 樣品不移動

- 沖擊一致性高

- 更符合標準要求

（2）兩箱式

- 樣品在高低溫區之間機械轉移

特點：

- 結構簡單

- 存在機械轉移時間影響

2. 關鍵技術參數

- 溫度范圍：如 -65℃ ~ 150℃ / 200℃

- 轉換時間（Transfer Time）：≤5s或≤15s（按標準）

- 恢復時間（Recovery Time）：≤5min

- 保持時間（Dwell Time）：通常10~30min

- 循環次數：依據標準或客戶要求

3. 判定標準（依據具體標準）

一般包括：

- 外觀：無裂紋、無鼓包

- 電性能：參數變化在允許范圍內

- 功能：正常工作

- 結構完整性：無開裂/脫層

判定必須引用具體標準條款或產品規范，不能“經驗判斷”

第三方高低溫沖擊試驗檢測報告辦理流程

1. 需求確認（產品+標準+條件）

2. 測試方案制定（溫度點/循環數/判定依據）

3. 樣品送檢與確認

4. 試驗執行（全程記錄）

5. 數據分析與審核

6. 出具CNAS檢測報告

如何選擇靠譜的第三方機構？

1. CNAS資質（必要條件）

確保：

- 報告具備法律與國際認可性

- 試驗?zāi)芰?jīng)過認可

2. 標準覆蓋能力

是否覆蓋：

- GJB（軍工）

- IEC（國際）

- GB/T（國內）

- 行業標準（汽車等）

3. 設備能力匹配性

重點看：

- 是否滿足目標溫度范圍

- 轉換時間是否符合標準

- 溫度均勻度與偏差是否受控

設備能力不足會導致“測試不合規”

4. 工程經驗

優秀機構應具備：

- 失效分析能力

- 參數優化建議能力

- 標準理解能力

5. 報告規范性

報告應包含：

- 標準條款引用

- 試驗曲線與數據

- 判定依據說明

我們能提供的服務

廣東優科檢測認證有限公司具備：

1. CNAS認可實驗室

- 按ISO/IEC 17025體系運行

- 出具具備國際互認基礎的檢測報告

2. 標準覆蓋能力

涵蓋：

- GJB150、GJB360等軍標體系

- GB/T2423環境試驗標準

- IEC60068國際標準

- 汽車電子相關規范

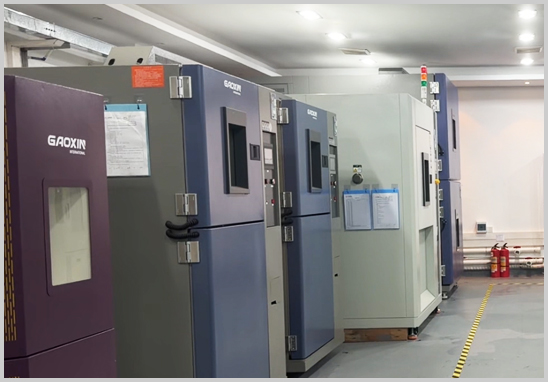

3. 設備能力

- 溫度范圍：-65℃ ~ 200℃

- 轉換時間：≤5s

- 恢復時間：≤5min

- 支持兩箱式/三箱式試驗

4. 一站式環境可靠性測試

包括：

- 溫度循環

- 濕熱試驗

- 振動試驗

- 鹽霧試驗

- 三綜合試驗

常見問題解答（FAQ）

Q1：高低溫沖擊一定比溫度循環更嚴苛嗎？

不絕對。

沖擊主要考核瞬態熱應力，循環考核疲勞壽命，兩者關注點不同。

Q2：所有產品都適合做溫度沖擊嗎？

不一定。

對于某些材料或結構（如液體封裝器件），需評估適用性。

Q3：轉換時間越快越好嗎？

不是。

必須符合標準規定范圍，否則測試可能不具備有效性或可比性。

Q4：測試失敗說明產品不合格嗎？

不一定。

需結合：

- 判定標準

- 使用場景

- 失效模式分析

Q5：CNAS報告是否等同于國際認證？

不是。

CNAS是實驗室認可，不是產品認證，但報告可用于認證支持材料。

高低溫沖擊試驗的核心不在“做沒做”，而在：是否按正確標準 + 正確方法 + 合規設備執行。

選擇第三方機構時，應重點評估：

- 資質（CNAS）

- 標準理解能力

- 設備技術指標

- 工程經驗

只有三者匹配，測試結果才具備技術有效性與行業認可度。
