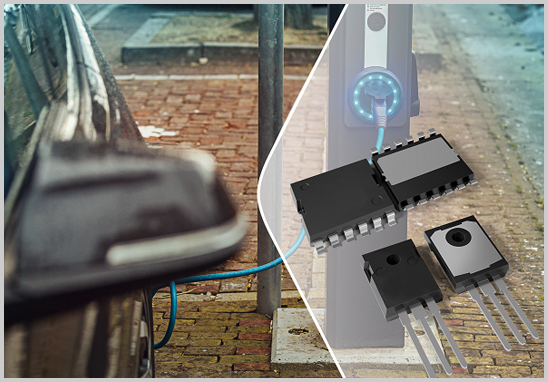

GaN FET氮化鎵場效應晶體管在汽車電子中的應用

氮化鎵（GaN）是一種寬禁帶半導體材料，GaN FET（氮化鎵場效應晶體管）相較于傳統硅MOSFET，具備更高的擊穿電場強度、更低的導通電阻和更快的開關速度，在高頻高功率場景下優勢顯著。隨著新能源汽車（xEV）的快速普及，GaN FET在汽車電子領域的典型應用包括：車載充電機（OBC）、DC-DC轉換器、電機驅動器及激光雷達（LiDAR）等。

- 車載OBC（On-Board Charger）：GaN FET支持兆赫茲級開關頻率，可減小磁性元件體積，提升功率密度與轉換效率。目前已有基于650V GaN FET設計的雙向6.6kW OBC量產方案落地。

- DC-DC轉換器：DC-DC轉換器將高壓電池電壓（可達600V甚至更高）降至48V或12V，為車載其他電子元件供電；在混合動力和純電動車中，DC-DC也可用于電池組與逆變器之間的高壓總線。

- 激光雷達（LiDAR）驅動：在激光雷達發射鏈路中，需產生高功率、納秒級激光脈沖，普通MOSFET難以滿足要求，GaN FET憑借納秒級開關特性成為首選。

汽車電子工作環境極為嚴苛，器件需在寬溫度范圍、高濕度、振動沖擊等條件下長期穩定工作。因此，進入汽車供應鏈的GaN FET必須完成系統性的可靠性驗證。

GaN FET通過AEC-Q101驗證的必要性

AEC（汽車電子委員會）最初由克萊斯勒、福特和通用汽車于1990年代共同成立，目的是建立通用的零部件認證和質量體系標準。AEC-Q101定義了用于汽車應用的分立半導體器件的最低應力測試驗證要求，適用于晶體管、二極管等非集成電路類分立器件。GaN FET作為分立功率半導體，同樣適用AEC-Q101標準。

需要特別說明的是：AEC-Q101本身沒有對應的認證委員會頒發證書，AEC也不對器件運行認證審批流程。所謂"AEC-Q101認證"，實質是器件按標準完成全部應力測試并出具合格驗證報告。由具備CNAS認可資質的第三方實驗室執行測試并出具報告，是業內通行做法，可有效提升報告的權威性與客戶認可度。

開展AEC-Q101測試的核心價值：

1. 滿足客戶準入要求：汽車Tier 1供應商及整車廠在器件選型時普遍要求提供AEC-Q101測試報告作為可靠性證明；

2. 降低量產風險：通過系統性應力測試，提前暴露潛在失效機制，減少量產后現場失效和召回風險；

3. 支持器件迭代優化：測試數據為設計與工藝改進提供可量化的可靠性基線；

4. 第三方獨立背書：CNAS認可實驗室出具的報告客觀中立，便于對接國內外客戶審核。

GaN FET AEC-Q101測試依據及核心測試項目

主要檢測依據：

- AEC-Q101 Rev-E（2021年3月，分立半導體器件失效機制應力測試驗證規范，現行版本）

- JESD22系列（JEDEC可靠性測試方法標準，AEC-Q101各測試項目的具體執行方法依據）

- AEC-Q101附屬文件（AEC-Q101-001 HBM ESD測試、AEC-Q101-005 CDM ESD測試等）

AEC-Q101 Rev-E要求，進行新品認證時，供應商須提供Table 2中所有測試項目的數據，可以是針對該器件的直接測試結果，也可以是經認可的同系列家族數據。

GaN FET AEC-Q101核心測試項目：

GaN FET特別關注點： GaN HEMT（高電子遷移率晶體管）結構存在電流崩塌（Current Collapse）現象，即高壓關斷后動態導通電阻（Dynamic RDS(on)）出現短暫升高。在HTRB等偏置壽命測試中，業內通常以RDS(on)漂移量不超過20%作為關鍵判定指標之一，以評估器件在實際開關應用中的長期參數穩定性。測試方案中應針對GaN器件特性合理設置動態參數的測試與監控。

AEC-Q101測試報告辦理流程

第一步：需求溝通與方案制定

提交器件規格書（Datasheet）及封裝信息，工程師評估適用的測試條款（含溫度等級、電壓應力等關鍵參數），制定測試方案與報價。

第二步：簽訂合同，提交樣品

按測試方案要求提供樣品，樣品數量依測試項目數量及各項目要求確定（不同項目所需樣品數不同，具體以方案為準）；同時需提供測試所需的應用參數（如Vds額定值、Vgs額定值、結溫等）。

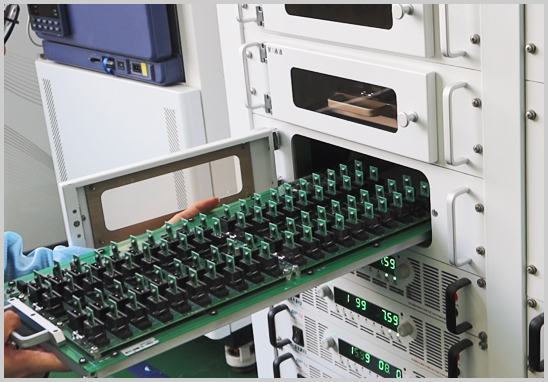

第三步：實驗室執行測試

在CNAS認可的受控實驗室環境下，依據AEC-Q101 Rev-E及JESD22等方法標準逐項施加應力，全程記錄測試條件與電學參數測量數據，數據可追溯。

第四步：數據分析與報告編制

匯總各階段測試前、中、后的電學參數數據，分析參數漂移情況，識別失效器件并記錄失效模式，依據判定準則出具中英文雙語檢測報告。

第五步：報告交付與后續支持

提供加蓋CNAS認可實驗室章的正式報告及電子版。如出現測試不合格項目，可協助分析原因，支持整改后重新提交相關項目測試。

周期參考：HTRB、HTGB、HTOL、H3TRB等長時效測試項目通常持續1000小時，加上前后參數測量，單項需6～10周；ESD、物理檢查等短時效項目可在1～2周內完成。全項驗證通常需3～4個月，建議提前規劃產品上市時間節點。

我們能提供的服務

廣東優科檢測認證有限公司是專注汽車電子元器件AEC-Q系列測試的第三方實驗室：

- CNAS認可：具備AEC-Q101標準CNAS認可全項檢測能力，報告可在國際互認框架下使用；

- 覆蓋范圍廣：可承接GaN FET、SiC MOSFET、IGBT、TVS管、二極管等分立半導體器件的AEC-Q101全項測試；

- 專業技術支持：工程師熟悉GaN器件結構特性與失效機理，可在測試方案制定階段提供專業建議，避免測試條件設置不當導致的無效測試；

- 獨立第三方：無供應商利益關聯，報告客觀公正，可直接用于客戶供應鏈審核；

- 全程項目管理：提供項目進度跟蹤與關鍵節點通報，支持加急安排。

常見問題解答（FAQ）

Q1：GaN FET和硅MOSFET執行的是同一版AEC-Q101嗎？

A：是的，GaN FET與硅MOSFET同屬分立半導體器件，均執行AEC-Q101標準。但測試時的應力條件（電壓、溫度）需依據各器件數據手冊中的額定參數設定，GaN器件還應結合其結構特點（如HEMT柵極結構）合理選取測試方法，確保測試有效性。

Q2：AEC-Q101可以只做部分項目嗎？

A：AEC-Q101要求新品認證須完成Table 2中的所有測試項目，不可自行刪減。若器件已有同系列經認可的家族數據（Family Data），可按標準規定申請引用，需提供相關證明材料并經用戶認可。若是器件發生設計或工藝變更，則須按標準要求開展再認證（Re-qualification）測試。

Q3：測試不合格后可以重新送樣測試嗎？

A：可以。不合格樣品建議進行失效分析（FA）以明確失效根因，針對性完成設計或工藝整改后，可重新提交樣品對不合格項目進行測試，實驗室將出具補充測試報告。

Q4：CNAS實驗室出具的報告能被海外客戶接受嗎？

A：CNAS（中國合格評定國家認可委員會）是國際實驗室認可合作組織（ILAC）及亞太實驗室認可合作組織（APLAC）正式成員，CNAS認可實驗室的報告在ILAC多邊互認協議覆蓋的60余個經濟體具有互認效力，可直接用于海外客戶的供應鏈認可審核。

Q5：GaN FET AEC-Q101測試需要哪些前期準備材料？

A：建議提前準備：器件完整數據手冊（含額定電參數、結溫、封裝信息）、器件應用場景說明（工作電壓范圍、開關頻率等）、樣品（數量以測試方案為準）。準備越充分，方案制定越準確，可有效避免測試返工。
