什么是AEC-Q200？厚膜電阻為何需要做AEC-Q200測試？

AEC-Q200（《被動元件應力測試資質認定標準》）由汽車電子委員會（Automotive Electronics Council，AEC）制定，定義了無源電子器件的應力測試認證要求和參考測試條件，是全球汽車供應鏈對被動元件可靠性的核心參考標準，現行版本為2023年3月發布的Rev E。

重要說明：AEC-Q200本身沒有官方"認證"機構，AEC委員會不頒發認證證書。該標準由元器件供應商自行按AEC-Q200文件開展資質認定測試，形成測試數據后提交客戶驗證合規性。因此，業界常說的"AEC-Q200認證"，準確表述為AEC-Q200資質認定測試，其核心成果是具有說服力的第三方測試報告，而非某機構頒發的證書。

對于汽車廠及一級供應商而言，采用AEC-Q200合格電子元器件的質量風險較低，一般要求元器件提供AEC-Q200測試數據；對于電子元器件供應商而言，完成AEC-Q200測試是產品質量和可靠性的有力背書，可以提升產品競爭力和溢價率。

厚膜電阻在汽車電子中用量極大，完成AEC-Q200測試的核心價值體現在：

- 進入Tier 1/OEM供應鏈：主流車廠及一級供應商在采購被動元件時，普遍要求供應商提供完整的AEC-Q200測試數據；

- 驗證產品在車規工況下的可靠性：經過多項嚴苛應力測試，系統驗證產品的長期穩定性與失效風險；

- 降低量產后的質量損失：在研發階段識別潛在失效模式，減少批量供貨后的召回與索賠風險；

- 滿足出口與合規要求：歐美日車企供應商審核普遍要求提供AEC-Q系列測試證據。

厚膜電阻在汽車電子中的應用與車規核心要求

厚膜電阻因精度高、穩定性好、體積小、成本適中，是汽車電子中用量最大的被動元件之一，典型應用包括：

AEC-Q200標準規定了車內各工況下被動元器件的使用溫度范圍，并針對各類元器件的測試項目作了嚴格區分，便于供應商根據器件類型和用途開展資質認定測試。車規厚膜電阻通常須滿足以下核心要求：

- 溫度等級：AEC-Q200將器件分為Grade 0（?50°C～+150°C）至Grade 4（0°C～+70°C）共5個等級，厚膜電阻常見Grade 1（?40°C～+125°C）或Grade 0；

- 高溫工作穩定性：在額定溫度下持續工作1000小時后，阻值漂移須在規定范圍內（判定準則見Table 7B-5）；

- 機械耐受性：能承受振動、沖擊及PCB板彎曲引起的形變應力；

- ESD耐受能力：符合AEC-Q200-002規定的靜電防護要求；

- 阻燃性：符合UL 94 V-0或V-1，或IEC 60695-11-5規定的阻燃等級。

厚膜電阻AEC-Q200測試標準依據及測試項目

厚膜電阻（SMD貼片型）AEC-Q200測試依據AEC-Q200 Rev E（2023年3月）Table 7及Table 7B-5執行，具體測試項目及引用標準如下：

說明： 上表適用于SMD貼片型厚膜芯片電阻（Table 7B-5判定準則）。THT插件型厚膜電阻適用不同的判定準則（Table 7B-1/7B-2等），部分測試項目有所差異。實際適用項目需結合產品類型、封裝形式及客戶需求確認。對于1000小時高溫測試，標準要求在第250小時和第500小時進行中間測量。

AEC-Q200測試報告辦理流程

1. 需求溝通與方案制定

提供產品規格書（含阻值、封裝、溫度等級等參數）及樣品，實驗室結合產品類型和客戶應用場景，制定適用的測試方案并出具報價。

2. 簽訂合同，樣品交接

確認測試方案后簽訂委托檢測合同，按要求數量提供樣品。樣品數量依AEC-Q200 Table D規定，結合具體測試項目組合確定，請以實驗室出具的測試方案為準。

3. 檢測實施

實驗室依據AEC-Q200 Rev E Table 7，按規定順序和條件開展各項應力測試，全程數據記錄存檔。由于高溫工作壽命測試（HTOL）需持續1000小時，完整測試周期通常為8～12周，具體取決于測試項目組合。

4. 數據分析與判定

測試完成后，依據Table 7B-5（SMD厚膜電阻）的驗收準則，對阻值漂移量、外觀、尺寸等關鍵指標逐項比對判定，分析失效模式。

5. 出具第三方測試報告

提供中英文版CNAS認可測試報告，報告包含原始測試數據、測試條件、判定準則及結論，可直接提交Tier 1或OEM客戶用于供應商資質審核。

6. 測試后技術支持

如存在不合格項，提供失效現象描述及初步分析意見，協助客戶進行產品改善，并可安排復測。

我們的服務能力

廣東優科檢測認證有限公司是專業第三方汽車電子元器件測試機構，可為厚膜電阻AEC-Q200資質認定測試提供以下支持：

- CNAS認可資質：實驗室通過CNAS認可，具備AEC-Q200標準全項檢測能力，出具的測試報告在ILAC-MRA國際互認框架下被廣泛認可；

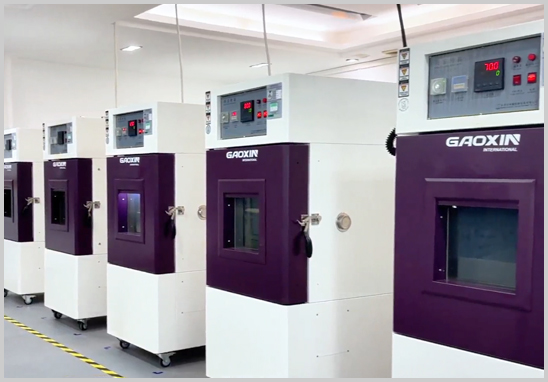

- 專業檢測設備：配備高低溫試驗箱、濕熱試驗箱、機械振動臺、沖擊臺、精密LCR/電阻測試儀、ESD測試系統等；

- 一站式被動元件測試：除厚膜電阻外，同步承接電感、變壓器、電容器、壓敏電阻、熱敏電阻器、晶振、濾波器、聚合自恢復保險絲等汽車被動元件AEC-Q200全項測試；

- 專業團隊支持：熟悉AEC-Q200標準細節及Tier 1/OEM審核要求，可在測試前提供方案咨詢，幫助識別產品薄弱環節；

- 透明高效交付：測試進度全程可追溯，報告準時交付。

常見問題解答（FAQ）

Q1：AEC-Q200是強制性認證嗎？

不是。AEC-Q200本身不是強制性認證，但對于汽車廠及一級供應商而言，一般需要元器件提供AEC-Q200測試數據，通過測試是進入汽車供應鏈的重要門檻。從長遠來看，國產元器件進入汽車領域均需提供相應可靠性測試數據。

Q2："AEC-Q200認證證書"和"測試報告"有什么區別？

AEC委員會不頒發任何認證證書，也沒有官方認證機構。合規的成果是由第三方實驗室出具的測試報告，供應商依據報告中的測試數據向客戶聲明產品符合AEC-Q200要求。市場上所謂"AEC-Q200認證證書"需結合報告數據共同使用，報告才是核心依據。

Q3：SMD貼片型與THT插件型厚膜電阻，測試項目有何不同？

兩者均依據Table 7，但判定準則不同：SMD貼片型參照Table 7B-5，THT插件型（碳膜/金屬膜/金屬氧化膜/繞線）分別參照Table 7B-1至7B-4。此外，部分測試項目僅適用于特定封裝，如板彎曲（Board Flex）僅針對SMD，端子強度（THT型）僅針對插件。

Q4：送樣數量是多少？

樣品數量依AEC-Q200 Table D中對各測試項目的規定，結合實際測試方案確定，不同測試組合所需數量有所差異。請以實驗室出具的具體測試方案為準，建議提前溝通確認。

Q5：測試周期多長？

由于高溫工作壽命測試（HTOL）需持續1000小時，且中間需在第250、500小時各進行一次中間測量，完整測試周期通常為8～12周。

Q6：測試不合格怎么辦？

實驗室將出具不合格測試記錄，描述失效現象及測試條件?？蛻艨筛鶕?jù)失效信息對產品材料、工藝或結構進行針對性改進，再重新送樣測試，直至全項通過。

Q7：CNAS報告能直接用于客戶審核嗎？

可以。CNAS認可實驗室出具的測試報告在ILAC-MRA國際互認框架內獲得廣泛認可，可直接提交Tier 1供應商及整車廠用于供應商資質審核。具體是否被特定客戶接受，建議提前與目標客戶確認其要求。
