厚膜貼片式電阻在汽車電子中的應用

厚膜貼片式電阻屬于典型的車規無源器件，廣泛應用于：

- 動力系統控制單元（ECU/MCU）

- 新能源汽車BMS系統（電壓采樣/均衡）

- 車載電源（OBC、DC-DC）

- ADAS與傳感器信號鏈路

- 車身電子（燈控、空調、座椅控制）

其核心作用包括：分壓、限流、采樣、匹配與信號調理。

由于長期處于高溫（125℃以上）、高濕、振動等環境，對阻值穩定性（ΔR）、溫漂（TCR）、長期漂移要求極高

AEC-Q200認證的目的及必要性

AEC-Q200由Automotive Electronics Council (AEC) 制定，是針對車用無源器件的可靠性驗證標準。

正確認知：

1. 不是“認證證書體系”

- AEC-Q200不頒發證書

- 本質是基于標準的測試報告

2. 不存在“官方授權實驗室”

- AEC組織不做實驗室授權

- 只要具備CNAS資質即可出具有效報告

3. 屬于“自我聲明”體系

- 由元器件廠家基于測試結果聲明符合性

為什么必須做？

- 供應鏈準入要求（Tier1/OEM強制）

- 滿足零失效設計理念（Zero Defect）

- 與IATF 16949體系配套使用

結論：

AEC-Q200不是法規強制，但在汽車行業中等同于強制門檻。

厚膜貼片式電阻AEC-Q200測試依據及項目

1. 測試標準依據

- AEC-Q200 Rev E

- Table 7（電阻類器件專用）

2. 核心測試項目

主要測試包含（部分關鍵項）：

環境可靠性類

- 溫度循環（JESD22-A104）

- 高溫存儲（MIL-STD-202 Method 108）

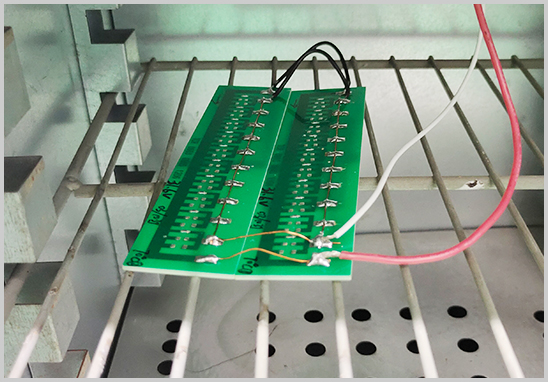

- 高溫高濕（MIL-STD-202 Method 103）

- 高溫工作壽命（1000h）

機械可靠性類

- 振動測試（MIL-STD-202 Method 204）

- 機械沖擊（Method 213）

- 板彎曲（AEC-Q200-005）

焊接與工藝類

- 可焊性（J-STD-002）

- 耐焊接熱（Method 210）

- 端子強度（AEC-Q200-006）

安全與材料類

- 阻燃性（UL94 / IEC 60695）

- 耐溶劑

電性能驗證

- 前后電氣參數測試（必須項）

- 三溫測試（低溫/常溫/高溫）

核心原則：所有測試必須“零失效”

厚膜貼片式電阻AEC-Q200認證周期、費用及樣品要求

1. 認證周期

- 常規周期：6–10周（約2–3個月）

- 延長情況：

  - 測試失敗需整改

  - 排期緊張

  - 增加定制測試

2. 費用影響因素

- 封裝尺寸（0402/0603/1210等）

- 測試項目是否全項

- 是否需要失效分析（FA）

- 是否做預測試

一般電阻類：費用相對電容/電感較低，但仍需評估報價

3. 樣品數量要求

AEC-Q200最新的E版考慮不同組件類型、尺寸及制造成本差異，將實驗樣品數量下修為3~77顆* 1 lot。

新版根據產品尺寸重新定義測試樣品數量，新標準按照<10cm3、10cm3≤x≤330cm3、＞330cm3三種規格確認測試樣品數量，尺寸越大需要的樣品數量越少。

厚膜貼片電阻通常屬于小尺寸 → 樣品需求較多。

AEC-Q200認證報告辦理流程

1. 資料提交（規格書、BOM、應用場景）

2. 測試方案確認（Test Plan）

3. 樣品準備與送檢

4. 預測試（可選，降低風險）

5. 正式測試（全項）

6. 失效分析（如有）

7. 出具AEC-Q200測試報告

靠譜AEC-Q200認證機構怎么選？

1. 是否具備CNAS資質

- 報告是否被主機廠認可的關鍵

- 必須覆蓋AEC-Q200相關項目

2. 是否具備全項測試能力

避免：

- 多實驗室拼湊報告

- 數據一致性風險

3. 是否有車規項目經驗

重點看：

- 是否服務過Tier1客戶

- 是否做過電阻類AEC-Q項目

4. 是否具備失效分析能力（FA）

測試失敗時：

- 能否快速定位問題（材料/工藝/設計）

5. 是否提供預測試服務

可顯著降低：

- 測試失敗風險

- 項目周期成本

我們能提供的服務

廣東優科檢測認證有限公司是專業第三方電子元器件AEC-Q車規認證測試機構，可提供厚膜貼片式電阻AEC-Q200認證測試服務，助力車規電子元件快速進入Tier1供應鏈。

- AEC-Q200 CNAS全項檢測資質

- 覆蓋電阻、電容、電感、晶振等全品類

- 提供預測試 + 正式測試 + FA分析一體化

- 支持車規項目定制測試方案

- 快速排期，縮短認證周期

- 報告滿足主機廠/Tier1審核要求

常見問題解答（FAQ）

Q1：AEC-Q200認證是強制的嗎？

不是，但已成為車規行業默認準入標準。

Q2：沒有認證可以上車嗎？

幾乎不可能，Tier1一般強制要求。

Q3：測試失敗怎么辦？

- 做失效分析（FA）

- 優化材料/結構

- 重新送測

Q4：是否可以只做部分測試？

可以，但：

- 不等同完整AEC-Q200

- 可能不被客戶認可

Q5：AEC-Q200和可靠性測試有什么區別？

AEC-Q200 = 標準化可靠性驗證體系

普通可靠性測試 = 非標準化驗證

如果你正在做車規項目導入，或者厚膜貼片式電阻準備進入汽車供應鏈，選擇具備CNAS資質、全項能力和車規經驗的第三方檢測機構，是降低風險、縮短周期的關鍵。
