什么是AEC-Q200認證？變壓器為何必須通過認證？

AEC-Q200是由汽車電子委員會（Automotive Electronics Council，AEC）發布的被動電子元件車規級可靠性認證標準，專門針對電阻器、電容器、電感器、變壓器、壓敏電阻、熱敏電阻、晶振等被動元件制定，旨在確保這些元件能夠承受汽車工作環境下的高溫、振動、濕熱、熱沖擊等嚴苛條件，保障整車電子系統的長期可靠運行。

變壓器為何必須通過AEC-Q200認證？

汽車電子領域的變壓器廣泛應用于車載電源系統、ADAS（高級駕駛輔助）、新能源電動車充電模塊及各類控制單元中，其可靠性直接關系到行車安全。具體來說，變壓器進行AEC-Q200認證的必要性體現在以下幾個方面：

供應鏈準入要求： 大眾、寶馬、豐田、比亞迪、特斯拉等主流整車廠（OEM）及一級供應商（Tier 1）普遍要求被動元件供應商提供有效的AEC-Q200認證測試報告，未經認證的變壓器產品無法進入正規汽車供應鏈。

產品可靠性背書： 認證過程通過系統性壓力測試，對變壓器的溫度適應性、機械強度、電氣穩定性、耐候性等進行全面驗證，是向下游客戶證明產品質量的有力憑證。

法規與標準符合性： 隨著汽車電子功能安全標準ISO 26262的推廣，元器件的可靠性數據已成為功能安全分析（FMEA、FTA等）的重要輸入，AEC-Q200認證報告可直接支撐客戶的功能安全體系建設。

市場競爭優勢： 持有AEC-Q200認證測試報告的變壓器產品，在客戶評估階段具備顯著的差異化競爭優勢，有助于加速產品導入周期、提升客戶信任度。

車規變壓器在汽車電子中的主要應用及技術要求

主要應用場景

車規變壓器（Automotive-grade Transformer）是汽車電子系統中的核心電源轉換與信號隔離器件，典型應用包括：

- 車載充電器（OBC）與DC-DC轉換器： 新能源汽車高壓電池系統與低壓輔助系統之間的能量轉換，要求變壓器具備高效率、高耐壓及寬溫度范圍工作能力。

- 發動機控制單元（ECU）與變速箱控制模塊（TCU）： 用于內部電源隔離，要求體積小、耐高溫（通常需滿足125°C以上工作結溫）。

- ADAS與自動駕駛系統： 用于雷達、攝像頭、激光雷達等傳感器的電源供給與信號隔離，要求低噪聲、高可靠性。

- 車身控制模塊（BCM）與網關模塊： CAN、LIN、FlexRay等總線系統的信號隔離變壓器，要求優異的電氣隔離性能。

- 車載娛樂與通信系統（IVI/T-BOX）： 對電磁兼容性（EMC）要求較高。

汽車電子對變壓器的主要技術要求

變壓器AEC-Q200認證的測試依據與測試項目詳解

測試標準依據

變壓器AEC-Q200認證依據AEC-Q200標準TABLE 5執行，該表專門規定了變壓器/電感類被動元件的認證測試矩陣。AEC-Q200標準由AEC委員會發布并持續更新，目前最新版本為E版（Rev-E），與D版相比，E版在樣品數量要求上進行了優化調整。

各項測試方法引用的基礎標準包括：MIL-STD-202（電子及電氣元件測試方法）、JESD22系列（固態器件可靠性測試）、MIL-STD-883（微電子器件測試方法）、J-STD-002（可焊性測試）及AEC-Q200系列配套規范等。

變壓器AEC-Q200認證測試項目（共18項）

注： 第1項（電氣測試）和第15項（電氣特性）均依據用戶規范（User Specification）執行，即測試參數需結合客戶提供的產品規格書確定，因此申請認證時需同步提交完整的產品規格文件。

變壓器AEC-Q200認證樣品數量要求

AEC-Q200標準E版（Rev-E）根據產品體積尺寸對樣品數量進行了重新劃分，相比D版有所優化，對于體積較大的變壓器產品，所需樣品數量顯著減少，有效降低了企業的認證成本。

樣品數量按產品體積分級規定

以溫度循環（Temperature Cycling）測試為例：

- 體積 < 10 cm3：需要77個樣品

- 10 cm3 ≤ 體積 ≤ 330 cm3：需要26個樣品

- 體積 > 330 cm3：僅需10個樣品

整體來看，AEC-Q200全套認證所需樣品具體數量需根據產品實際體積及所需測試項目組合確認。 建議在正式提交樣品前，與檢測機構充分溝通，制定最優的樣品送樣方案，避免樣品浪費。

變壓器AEC-Q200認證周期與費用說明

認證測試周期

變壓器AEC-Q200認證的測試周期受測試項目數量、產品特性及實驗室排期等因素影響，通常參考如下：

- 單項測試（如溫度循環、高溫存儲）： 單項測試時長從數天至數百小時不等，例如高溫工作壽命測試（HTOL）按MIL-STD-202 Method 108通常需要1000小時以上連續工作。

- 全項認證測試總周期： 通常為 8～16周（含測試前電氣基準測量、各項應力測試、測試后電氣復測及報告編制），具體以實驗室合同約定為準。

- 加急服務： 部分測試項目可提供加急處理，如有緊迫時間要求，建議提前告知機構進行排期協調。

認證費用構成

AEC-Q200認證測試費用主要由以下部分構成：

- 測試項目費用： 按實際需要測試的項目單獨計費，測試項目越多，費用越高。

- 報告出具費用： 包含中英文測試報告編寫及審核。

由于不同產品規格、樣品數量及測試組合存在差異，具體費用需根據產品規格書、樣品尺寸及測試項目需求進行定制報價。

變壓器AEC-Q200認證測試報告辦理流程

第一步：需求溝通與技術評估

客戶提供產品規格書（Datasheet）、應用場景描述及認證目標（全項/部分項目），技術團隊評估可行性并確認測試方案。

第二步：報價與合同簽訂

依據產品體積、測試項目組合及樣品數量出具正式報價單，雙方確認后簽訂測試服務合同。

第三步：樣品提交

按合同約定數量送樣至實驗室，并附產品規格書、用戶規范（User Specification）等技術文件。

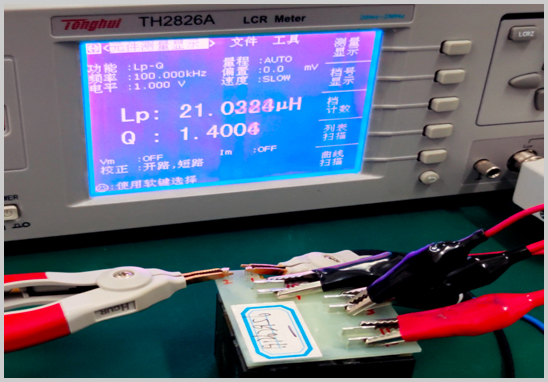

第四步：測試前電氣基準測量（Pre-Stress Electrical Test）

對所有樣品進行初始電氣參數測量，建立基準數據，作為后續各項應力測試通過/失敗判定的基礎。

第五步：各項應力測試執行

按AEC-Q200 TABLE 5規定的測試順序和測試方法，依次執行高溫存儲、溫度循環、高溫高濕、機械沖擊、振動、ESD等各項測試，并在指定節點執行測試后電氣復測（Post-Stress Electrical Test）。

第六步：報告編制與交付

全部測試完成后，實驗室出具符合AEC-Q200標準要求的中英文測試報告（Test Report），包含測試條件、測試數據、判定結論等完整信息，加蓋CNAS認可章，具備國際互認效力。

廣東優科檢測認證有限公司——專業第三方AEC-Q200檢測機構

廣東優科檢測認證有限公司是專注于汽車電子元器件可靠性認證檢測的專業第三方機構，具備以下核心優勢：

CNAS全項資質： 實驗室獲得中國合格評定國家認可委員會（CNAS）認可，AEC-Q200標準被動元件測試全項能力通過認可，出具的測試報告在國內外具有廣泛權威性，滿足主流整車廠及Tier 1供應商的報告認可要求。

覆蓋全品類被動元件： 除變壓器外，還可承接電感、電容器、壓敏電阻、聚合自恢復保險絲（PPTC）、熱敏電阻器（NTC/PTC）、晶振、濾波器等汽車被動元件的AEC-Q200全套認證測試，一站式滿足企業多品類產品認證需求。

專業技術團隊： 擁有深耕汽車電子可靠性測試領域多年的工程師團隊，熟悉AEC-Q200標準各版本要求及應用解讀，能為客戶提供測試方案設計、樣品需求優化、測試異常分析等專業技術支持。

完善的測試設備： 配置高低溫試驗箱、溫濕度循環試驗箱、振動臺、沖擊臺、ESD測試系統、焊接熱試驗設備、燃燒性測試設備等全套試驗儀器，具備獨立完成AEC-Q200全項測試的能力。

高效服務流程： 標準化測試管理流程，確保測試進度透明可追溯；提供階段性進度報告，便于客戶掌握認證進展。

常見問題解答（FAQ）

Q1：變壓器AEC-Q200認證和UL、CE認證有什么區別？

AEC-Q200是汽車行業專屬的元器件可靠性認證，重點驗證元器件在汽車工作環境下的長期可靠性表現（溫度循環、高溫工作壽命、機械沖擊等），是汽車供應鏈準入的行業資質要求。而UL是美國安全實驗室的產品安全認證，CE是歐盟市場通行準入認證，兩者側重安全合規，面向消費電子、工業等更廣泛市場。進入汽車供應鏈通常需要AEC-Q200，三者不能相互替代。

Q2：AEC-Q200認證是否需要每款型號都單獨測試？

原則上，每一個獨立的產品型號（Part Number）需要按規定提交樣品進行完整認證測試。但對于產品系列化程度高的企業，可與檢測機構協商，通過合理的產品分組策略（Grouping），對工藝相同、關鍵參數接近的同系列產品進行合并評估，在標準允許范圍內優化認證成本。

Q3：我的變壓器是THT（直插）封裝，和SMD（貼片）封裝的測試項目一樣嗎？

不完全相同。AEC-Q200 TABLE 5中，部分測試項目僅適用于特定封裝形式：例如"Board Flex（板彎曲）"和"Terminal Strength (SMD)（引出端強度-貼片）"僅針對SMD封裝；"Terminal Strength (THT)（端子強度-直插）"僅針對THT封裝。其余大多數測試項目兩種封裝均需執行。

Q4：AEC-Q200 D版和E版有什么主要區別？我需要做哪個版本？

主要區別在于E版（Rev-E）根據產品體積對測試樣品數量進行了重新定義，對于體積較大的元件，所需樣品數量顯著減少，降低了認證成本。通常建議按最新版本（E版）執行，但客戶若有特定版本要求（如下游客戶指定D版），可在合同中約定。建議正式申請前與我們確認。

Q5：測試報告是否需要第三方機構蓋章才有效？

是的，汽車整車廠及Tier 1供應商通常要求變壓器AEC-Q200認證測試報告由具備相應資質的獨立第三方實驗室出具，且實驗室需具備CNAS、A2LA等國際認可資質，以確保測試數據的公正性和權威性。廣東優科檢測認證有限公司出具的報告加蓋CNAS認可章，符合主流車廠要求。

Q6：如果測試過程中有樣品失效，如何處理？

若出現樣品失效，實驗室將第一時間通知客戶，并提供詳細的失效分析數據（測試階段、失效參數、失效樣品數量等）?？蛻艨筛鶕?jù)失效分析結果改進產品設計或工藝，并重新提交樣品進行驗證測試。我們可提供失效原因初步分析意見，協助客戶快速定位問題。

Q7：變壓器AEC-Q200認證測試周期大概多久？能加急嗎？

整套認證測試（18項）通常需要8～16周，其中高溫工作壽命（HTOL 1000h）和溫度循環（TC）是耗時最長的項目。部分測試項目可提供加急服務，但受限于測試時長的物理約束（如HTOL必須持續1000小時），整體周期無法大幅縮短。建議企業提前規劃認證時間節點，避免影響產品上市計劃。
